Промышленные системы шлакозолоудаления: сравнительный анализ и технические решения

Технические решения и сравнительный анализ для систем шлакозолоудаления

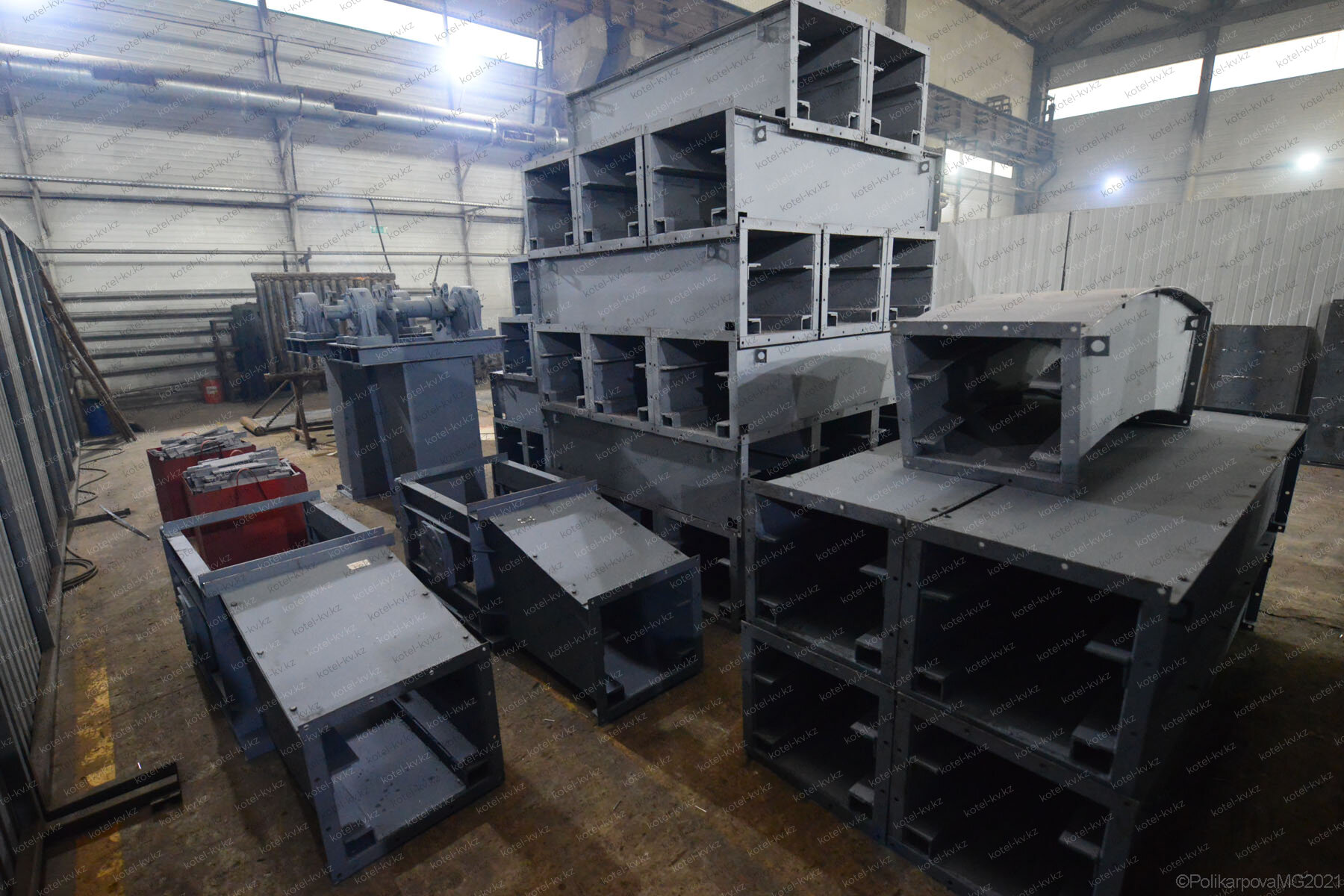

Эффективное удаление золошлаковых отходов является критически важным аспектом эксплуатации твердотопливных котельных, влияющим на их надежность, экологичность и экономическую эффективность. Для проектирования и модернизации систем шлакозолоудаления необходимо учитывать тип и мощность котлоагрегата, характеристики топлива и требования промышленной безопасности. Комплексные решения, включающие транспортеры, дробилки и бункеры, предлагает котельный завод "Энергия-К". Подробнее об оборудовании для шлакозолоудаления и его стоимости можно узнать на странице производителя.

Классификация способов удаления золы и шлака

Выбор конкретной системы золошлакоудаления определяется производительностью котельной установки, видом сжигаемого топлива, а также требованиями к экологической безопасности и возможностями утилизации отходов. Основные методы, применяемые в промышленной теплоэнергетике, включают механический, гидравлический и пневматический способы. Каждый из них имеет свои технологические особенности, области применения и конструктивные решения.

Механические системы шлакозолоудаления

Механический способ традиционно применяется в котельных с выходом очаговых остатков до 10 т/ч, особенно при слоевом сжигании топлива в котлах с ручными или механическими топками. Основное преимущество данного метода — относительная простота конструкции и возможность работы с горячим шлаком. В маломощных установках (менее 2 т/ч) до сих пор используется ручная транспортировка в вагонетках узкой колеи, однако для современных котельных это решение считается устаревшим.

Для механизации процессов на более крупных объектах широко применяются скреперные системы. Скреперный канал, прокладываемый перед фронтом котлов, оснащается ковшом или цепным транспортером, который одновременно осуществляет горизонтальную транспортировку и подъем золошлаковой массы в приемный бункер. Из бункера отходы вывозятся автотранспортом. Скреперные системы могут работать как в сухом, так и в мокром режиме, когда канал заполняется водой для охлаждения и подавления пыления.

Технические особенности скреперных установок

• Надежность при работе с абразивными материалами и высокотемпературными шлаками.
• Возможность интеграции в существующие котельные с минимальной реконструкцией.
• Необходимость регулярного обслуживания тяговых цепей и направляющих.
• Ограниченная дальность транспортировки (обычно в пределах здания котельной).

Гидравлическое удаление золошлаковых отходов

Гидравлический способ золоудаления является одним из наиболее распространенных в крупных котельных и на ТЭЦ, работающих на пылевидном топливе. Его применение особенно оправдано при наличии в котельной сбросных вод, которые могут быть использованы для транспортировки пульпы. Основная схема включает шлакосмывные шахты, смывные каналы с большим уклоном, багерные насосы и систему золоотвалов. Подробное описание этой технологии приведено в технической документации на системы шлакозолоудаления для котлов ДКВР, ДЕ, КЕ.

Процесс гидротранспорта организуется следующим образом: зола из сборных бункеров и золоуловителей, а также шлак из шахт через золосмывные аппараты поступают в наклонные каналы. Интенсивный поток воды, создаваемый специальными соплами, смывает отходы в багерную насосную. Перед перекачкой пульпа проходит через металлоуловитель и неподвижный грохот, отделяющий крупные куски, которые направляются в дробилку. Багерный насос перекачивает подготовленную пульпу на золоотвал, который может находиться на расстоянии до 3 км.

Преимущества гидрозолоудаления

• Высокая производительность и возможность транспортировки на большие расстояния.
• Исключение пылеобразования и пожаровзрывобезопасность.
• Возможность подачи шлака и золы в увлажненном состоянии для дальнейшего использования в стройиндустрии.
• Энергоемкость и необходимость в очистке оборотной воды.

Пневматические системы транспортировки золы и шлака

Пневматический способ шлакозолоудаления применяется в котельных как со слоевым, так и с камерным сжиганием топлива при выходе очаговых остатков от 0,3 до 10 т/ч. Системы могут работать по всасывающей (вакуумной) или нагнетательной схеме. Первые эффективны на расстояниях до 200 м, вторые позволяют транспортировать материал на расстояние до 600 м при условии использования шлака и золы в сухом виде.

Ключевые элементы пневмосистемы — трехвалковая дробилка для измельчения шлака до фракции 20–25 мм, всасывающая насадка, циклоны-осадители и эжекторы или водокольцевые вакуум-насосы, создающие разрежение 36–40 кПа. Транспортировка осуществляется по золопроводу со скоростью 22–25 м/с при концентрации смеси 4–8 кг шлака на 1 кг воздуха. Циклоны очищают воздух, а осажденный материал направляется в накопительные бункеры для последующей выгрузки в транспортные средства.

Ключевые аспекты проектирования пневмотранспорта

• Высокая степень автоматизации и дистанционного управления.
• Возможность сепарации фракций и использования золы как вторичного ресурса.
• Повышенный износ трубопроводов из-за абразивного воздействия частиц.
• Ограничение по температуре транспортируемого материала (не выше 600°C).

Распределение выхода шлака и золы по элементам котлоагрегата

Для корректного расчета и выбора системы золошлакоудаления важно знать не только общий выход очаговых остатков, но и их распределение по узлам котельного агрегата. Это позволяет определить нагрузки на бункеры, транспортеры и золоотводящие тракты. В таблице ниже приведены примерные данные для разных способов сжигания топлива.

Данные таблицы показывают, что при пылевидном сжигании основная масса золы (до 80%) улавливается в золоуловителях, а при слоевом сжигании доминирует шлак из топки (до 80%). Это принципиально важно для выбора типа и производительности систем шлакоудаления и золоудаления.

Методика расчета выхода очаговых остатков

Полный выход очаговых остатков (шлака и золы) является исходной величиной для проектирования системы золошлакоудаления. Его расчет производится по формуле, учитывающей зольность топлива и потери с механическим недожогом. Для обеспечения бесперебойной работы транспортирующего оборудования необходимо определять максимальные часовые и суточные объемы отходов.

Формула для расчета

G = B ∙ (Aр + q4 ∙ Qрн / 8100) ∙ 0,01, где:

• G — полный выход очаговых остатков, кг/ч;
• B — максимальный расход топлива в котельной, кг/ч;
• Aр — рабочая зольность топлива, %;
• q4 — потери тепла от механического недожога, %;
• Qрн — низшая рабочая теплота сгорания топлива, ккал/кг или МДж/кг.

Полученное значение G позволяет выбрать типоразмер транспортеров, емкости бункеров и производительность насосов или эжекторов. При выборе готовых решений, например, скребковых транспортеров ТС и УСШ, производимых котельным заводом "Энергия-К", необходимо сравнивать расчетную производительность с паспортными характеристиками оборудования.

Комбинированные схемы и современные тенденции

В ряде случаев применяются комбинированные системы шлакозолоудаления, где внутренний транспорт (в пределах котельной) осуществляется механическим способом, а внешний — гидравлическим, или наоборот. Такие решения позволяют оптимизировать капитальные и эксплуатационные затраты, адаптируясь к конкретным условиям площадки.

Современные требования к экологии и эффективности стимулируют внедрение замкнутых систем с оборотным водоснабжением для гидроудаления и использование золошлаковых отходов как сырья для производства строительных материалов. В связи с этим возрастает значение точного дозирования, увлажнения и сепарации отходов. Комплексный подход к проектированию систем золоудаления позволяет не только соблюдать природоохранные нормы, но и получать дополнительную экономическую выгоду.

Выводы

Выбор оптимальной системы шлакозолоудаления является многокритериальной задачей, требующей учета режимных, конструкционных и экономических факторов. Для малых и средних котельных часто предпочтительны механические системы, для крупных районных и производственных — гидравлические или пневматические. В любом случае, основой для принятия решения служит точный расчет материальных потоков и анализ технических характеристик доступного оборудования.

Котельный завод "Энергия-К" предлагает широкую линейку оборудования для золошлакоудаления, которое может быть адаптировано под различные схемы компоновки и типы котлов. Подробные консультации и расчеты проводятся специалистами на основе заполненного опросного листа, что гарантирует получение решения, максимально соответствующего условиям конкретного объекта.
