Топки с шурующей планкой: механизация процессов горения
Для стабильной и эффективной работы промышленного котельного оборудования, использующего твердое топливо, критическое значение имеет конструкция топочного устройства. Среди различных инженерных решений особое место занимают топки с шурующей планкой. Данный тип топок представляет собой высокомеханизированную систему, которая автоматизирует ключевые процессы: подачу топлива, его перемешивание в зоне горения и удаление шлаковых остатков. В отличие от ручных или полумеханических аналогов, такие агрегаты обеспечивают непрерывный и контролируемый процесс теплогенерации.

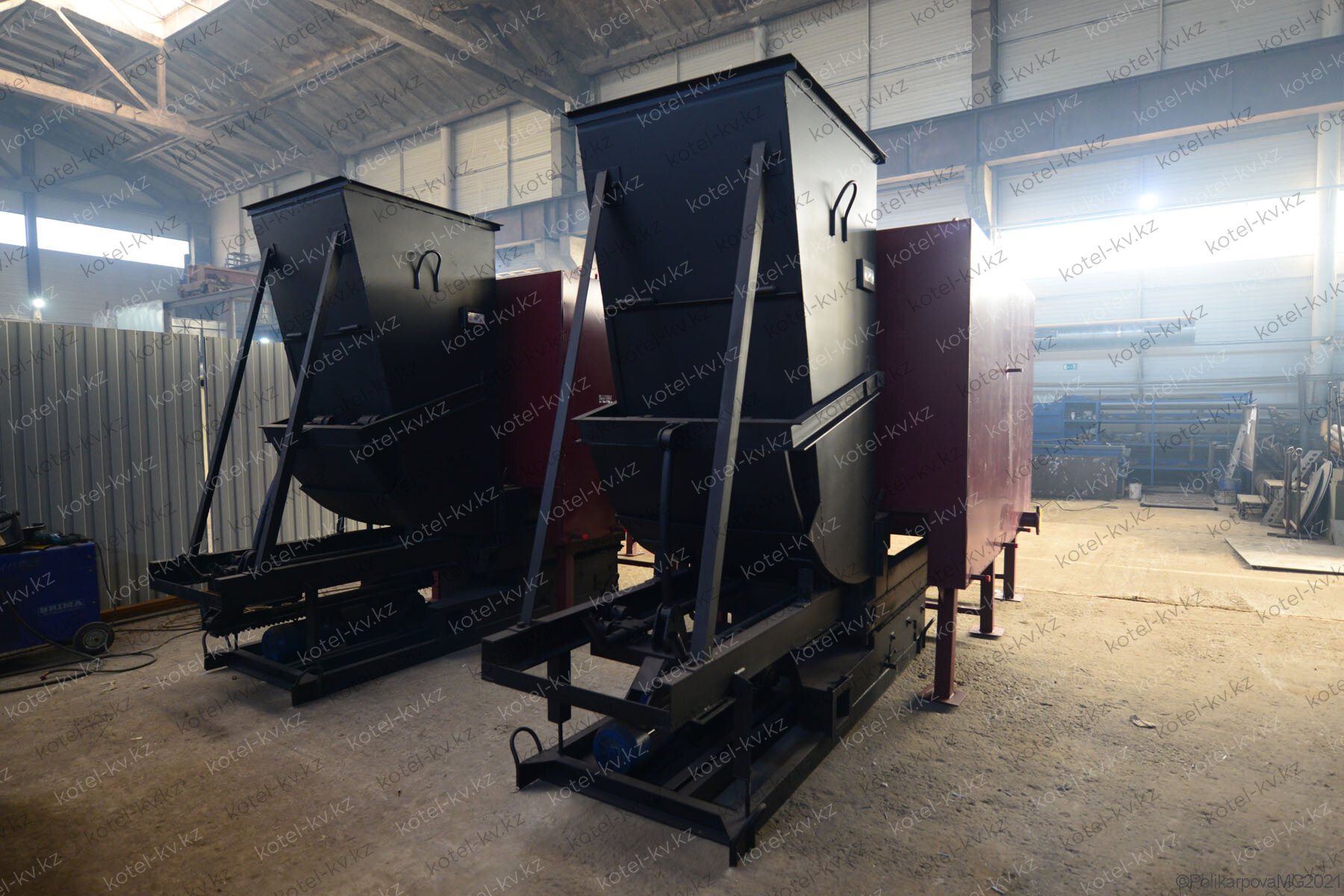

Для углубленного изучения коммерческих решений и технических характеристик готовых котельных агрегатов, оснащенных подобными топками, рекомендуем обратиться к специализированному разделу Котлы КВм с топкой ТШПМ, где представлен модельный ряд с подробными параметрами.
Конструкция и принцип работы топки с шурующей планкой
В основе конструкции лежит неподвижная колосниковая решетка, выполненная из отдельных беспровальных колосников в форме плит, и подвижная шурующая планка, совершающая возвратно-поступательное движение. Топливо из бункера поступает на решетку, где планка, имеющая специальную трехгранную форму, перемещает слой угля вдоль всей поверхности горения.
Кинематическая схема и геометрия планки
Привод планки осуществляется через редуктор от электродвигателя, передающего усилие через штанги каретке. Ключевой особенностью является асимметричная геометрия рабочей планки:
- Передняя грань (обращена к шлаковому бункеру) устанавливается под углом 40-60° к горизонтали.
- Задняя грань (обращена к бункеру топлива) имеет угол наклона всего 15-16°.
Такое конструктивное решение создает эффект неравномерного перемещения материала. При прямом ходе планки большая масса топлива волнообразно продвигается вперед, обеспечивая активное перемешивание и ворошение слоя. При обратном ходе в силу меньшего угла захвата часть горячего материала с центральной части решетки смещается к фронту горения. Это инициирует факел воспламенения для свежей порции угля, поступающей из бункера.
Рабочий цикл и удаление шлака
Автоматика управления циклично подает сигнал на привод. После серии неполных возвратно-поступательных движений, планка совершает полный ход до конца решетки. На завершающей фазе она сбрасывает прогоревший шлак в приемную шахту (бункер золошлакоудаления). Таким образом, достигается:
- Дискретная подача топлива — порционная загрузка из бункера.
- Равномерное распределение слоя — исключение оголенных участков решетки.
- Автоматическое шлакоудаление — без остановки рабочего процесса.
Преимущества использования шурующих топок
Применение данного типа оборудования оправдано в условиях промышленной эксплуатации благодаря ряду значимых технических и эксплуатационных плюсов.
- Всеработоспособность на низкосортном топливе. Топка эффективно сжигает рядовые бурые и каменные угли без жестких требований к фракционному составу.
- Толерантность к спекаемости и зольности. Механическое воздействие планки разрушает агломерированные спеки, предотвращая шлакование решетки, что критично при использовании углей с повышенной зольностью.
- Предотвращение прогаров. Постоянное ворошение исключает образование локальных кратеров (прогаров) на колосниковой решетке, продлевая срок её службы.
- Полная механизация. Автоматизированы все три основные операции: подача топлива, шуровка (перемешивание) и удаление шлака. Это снижает необходимость постоянного присутствия оператора.
Сравнительные характеристики топок
В сравнении с другими механическими системами (например, с подвижной цепной решеткой), конструкция с неподвижной решеткой и шурующей планкой отличается меньшим количеством движущихся элементов в зоне высоких температур, что повышает общую надежность агрегата. Ниже представлена таблица, демонстрирующая связь типа топки с параметрами готовых котельных решений.
| Модель котла (КВм) | Тепловая мощность, МВт | Отапливаемая площадь, м² | Тип топки |
| КВм 0.8 | 0.8 | до 8 900 | ТШПМ |
| КВм 1.0 | 1.0 | до 11 000 | ТШПМ |
| КВм 1.25 | 1.25 | до 13 600 | ТШПМ |
| КВм 1.86 | 1.86 | до 20 400 | ТШПМ |
*Данные приведены для моделей с топкой ТШПМ (топка с шурующей планкой механизированная).
Технические особенности эксплуатации
Топки с шурующей планкой предназначены преимущественно для сжигания бурых углей, однако с успехом применяются и для каменных углей с невысокой температурой плавления золы. Конструкция топки позволяет регулировать мощность в широком диапазоне за счет изменения скорости движения планки (циклов подачи) и объема подаваемого воздуха через дутьевые зоны.
Газодинамический режим в топке организован таким образом, что основная зона горения сосредоточена в средней части решетки. Вторичный воздух подается в надслоевое пространство для дожигания летучих веществ, выделяющихся из свежего топлива.
Модернизация и адаптация
При проектировании котельных установок важно учитывать, что эффективность работы топки напрямую зависит от качества изготовления колосниковой решетки и точности геометрии шурующей планки. Современные производители, такие как котельный завод, выпускающий котлы КВм с ТШПМ, применяют жаропрочные стали для изготовления этих элементов, что гарантирует ресурс работы не менее 10-15 лет.
Также стоит отметить, что системы автоматики, управляющие приводом планки, могут быть интегрированы в общий контур АСУ ТП котельной, что позволяет дистанционно контролировать толщину слоя топлива и интенсивность горения.
Заключение
Топка с шурующей планкой остается одним из наиболее технологичных и экономически оправданных решений для сжигания твердого топлива в промышленных масштабах. Сочетание простоты механической части, высокой степени автоматизации и устойчивости к изменению качества угля делает её востребованной для теплоснабжения производственных объектов, жилых массивов и сельскохозяйственных комплексов.
