Вспомогательное оборудование котельного агрегата и котельной установки: тягодутьевые системы и газоочистка

Вспомогательное оборудование котельного агрегата и котельной установки

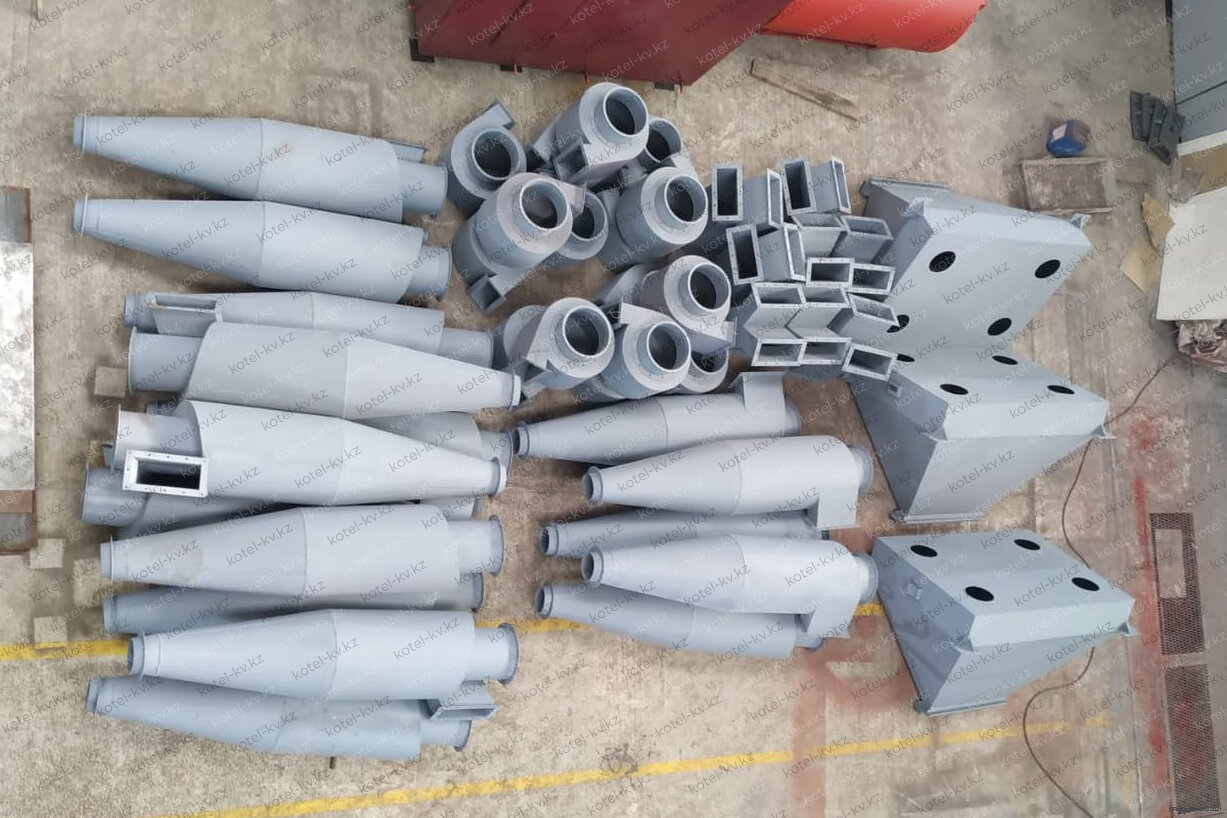

Ключевые элементы современной котельной установки — это не только котлоагрегат, но и комплекс вспомогательных устройств, обеспечивающих его надежную, эффективную и экологичную работу. К числу критически важных систем относятся устройства для создания тяги и дутья, а также оборудование для очистки дымовых газов от летучей золы и абразивных частиц. Одним из наиболее эффективных и распространенных решений для сухой очистки газов являются циклоны, подробно описанные на специализированной странице циклоны и золоуловители. Их правильный подбор и интеграция в общую схему котельной напрямую влияют на ресурс работы дымососов и экологические показатели установки.

Вспомогательные устройства котельного агрегата: общая классификация и назначение

Вспомогательные устройства котельной установки представляют собой комплекс механизмов и систем, обслуживающих основной котельный агрегат. Их основная задача — обеспечить бесперебойную подачу топлива и воздуха, организовать эффективное удаление продуктов сгорания, очистить дымовые газы от твердых примесей и предотвратить загрязнение окружающей среды. Все вспомогательное оборудование можно разделить на несколько функциональных групп:

• Тягодутьевые устройства: дымососы, вентиляторы, дымовые трубы.
• Газоочистное оборудование: циклоны, батарейные циклоны, золоуловители, системы пылеприготовления.
• Топливоподающие системы: транспортеры, питатели, бункеры, системы пневмотранспорта пыли.
• Арматура и трубопроводы: главные паропроводы, питательные магистрали, дренажные линии, запорно-регулирующая арматура.
• Системы золоудаления: гидрозолоудаление, механические и пневматические системы.

Эффективность работы вспомогательного оборудования во многом определяет общий КПД котельной установки. Например, неправильный выбор дымососа может привести к снижению тяги, а недостаточная очистка газов — к абразивному износу рабочего колеса дымососа и экологическим штрафам.

Организация тяги и дутья: естественная и искусственная схемы

Движение дымовых газов по газоходам котельного агрегата сопряжено с преодолением аэродинамических сопротивлений. Эти потери возникают из-за трения газов о стенки каналов, наличия поворотов, сужений, расширений и установленного в газовом тракте оборудования (экономайзеров, воздухоподогревателей). Для преодоления этих сопротивлений в котельных применяются два основных принципа создания тяги:

• Естественная тяга — создается за счет разности удельного веса горячих дымовых газов внутри дымовой трубы и более холодного атмосферного воздуха снаружи. Разница давлений столбов воздуха и газов, сообщающихся через топку и газоходы котла, формирует разрежение, которое заставляет газы двигаться вверх по трубе. Такая система проста и не требует энергозатрат, но ее тяга ограничена и сильно зависит от высоты трубы и температуры газов. Она применима для котлов с небольшим аэродинамическим сопротивлением.
• Искусственная тяга — создается с помощью специальных центробежных вентиляторов — дымососов. В большинстве современных котельных агрегатов с развитой поверхностью нагрева и сложными газоходами аэродинамическое сопротивление настолько велико, что естественная тяга оказывается недостаточной. Дымососы, приводимые в действие электродвигателями, обеспечивают необходимое разрежение и стабильную работу котла. Для подачи воздуха, необходимого для горения, используются дутьевые вентиляторы, которые могут нагнетать воздух как непосредственно в топку, так и через воздухоподогреватели.

Выбор схемы тяги — это инженерный компромисс между капитальными затратами, эксплуатационной надежностью и энергоэффективностью. В большинстве промышленных и отопительных котельных сегодня используется балансовая схема с искусственной тягой.

Дымососы и дутьевые вентиляторы: конструктивные особенности

Дымососы — это центробежные вентиляторы, адаптированные для работы в условиях высоких температур (до 200-400 °C) и в среде с высокой запыленностью. Их рабочее колесо и спиральный корпус изготавливаются из износостойких материалов или имеют защитное покрытие против истирания летучей золой. Каждый котлоагрегат обычно оснащается индивидуальным дымососом, а иногда и двумя (для резервирования). Дымовая труба в такой схеме выполняет в основном функцию отвода газов на высоту, обеспечивающую их рассеивание, и может быть общей для нескольких котлов.

Дутьевые вентиляторы, напротив, работают на чистом холодном или подогретом воздухе и имеют более простую конструкцию. Их производительность и напор рассчитываются исходя из количества воздуха, необходимого для полного сжигания топлива, и аэродинамического сопротивления воздушного тракта.

Газоочистное оборудование: циклоны и золоуловители

Продукты сгорания практически любого твердого топлива содержат летучую золу — мелкие негорючие минеральные частицы. Высокая концентрация золы в газе приводит к интенсивному абразивному износу рабочего колеса дымососа, а также загрязняет окружающую среду. Для решения этих задач между котельным агрегатом и дымососом устанавливают устройства для улавливания золы. Наиболее распространенным и экономичным типом такого оборудования являются циклоны.

Принцип действия и эффективность циклонов

Циклон — это аппарат, работающий по принципу центробежной сепарации. Запыленный газовый поток поступает в циклон по касательной, приобретая вращательное движение. Под действием центробежных сил твердые частицы золы отбрасываются к стенкам корпуса, теряют скорость и под действием силы тяжести оседают в коническом бункере, откуда удаляются. Очищенный газ уходит через центральную выходную трубу.

Эффективность очистки газов в циклонах зависит от размера улавливаемых частиц, типа циклона и режима работы. Современные циклоны, в зависимости от конструкции, обеспечивают улавливание 80–95% пыли с размером частиц более 10 мкм. Для улавливания более мелкой золы (менее 5 мкм) требуются более сложные и дорогие аппараты, например, электрофильтры или рукавные фильтры.

Типы и марки циклонов для котельных установок

Промышленностью выпускается широкий ряд циклонов, различающихся по конструкции, производительности и назначению. В котельной технике наибольшее распространение получили следующие типы:

• Циклоны типа ЦН (ЦН-11, ЦН-15, ЦН-24, ЦН-33, ЦН-34) — предназначены для сухой очистки газов от неслипающейся пыли. Используются на различных технологических процессах, включая системы аспирации и очистку газов после сушки и обжига. Не применяются во взрывоопасных средах.
• Батарейные циклоны БЦ-512 — предназначены для улавливания золы из дымовых газов паровых и водогрейных котлов, сжигающих твердое топливо. Температура газов на входе может достигать 400 °С. Устанавливаются в газовом тракте перед дымососом.
• Батарейные циклоны БЦ-259 и БЦ-2 — представляют собой пылеулавливающие аппараты, состоящие из большого количества параллельно установленных циклонных элементов малого диаметра, объединенных в одном корпусе. Это позволяет улавливать более мелкие фракции пыли и обрабатывать большие объемы газа при сохранении высокой эффективности.
• Циклоны батарейные ЦБ — применяются для очистки от твердых частиц (золы, угольной пыли) с размерами более 5 мкм.

Сравнительная таблица основных типов циклонов для котельных

Для наглядного сравнения основных параметров циклонов, наиболее часто применяемых в котельных установках, представлена следующая таблица:

Пылеприготовительные устройства и системы пневмотранспорта

Для котлов, работающих на пылевидном топливе (угольной пыли), важнейшим вспомогательным звеном является пылеприготовительная установка. Она включает в себя углеразмольные мельницы, сепараторы пыли, питатели сырого угля и системы пневматического транспорта готовой пыли к горелкам.

Транспортировка пылевидного топлива осуществляется, как правило, с помощью центробежных вентиляторов — пылевых или дутьевых, которые создают необходимый напор воздуха (или газовоздушной смеси) для перемещения пыли по трубопроводам. Эти вентиляторы должны быть рассчитаны на работу в среде с высокой концентрацией абразивной угольной пыли, поэтому их конструкция предусматривает усиленную защиту от износа. Системы пневмотранспорта требуют тщательной балансировки и регулировки для предотвращения оседания пыли в трубопроводах и обеспечения равномерной подачи топлива к горелкам.

Общекотельные системы и вспомогательные сети

Помимо индивидуального оборудования для каждого котлоагрегата, в котельной предусматриваются общие для всей установки системы и коммуникации. К ним относятся:

• Главные паропроводы — магистральные трубопроводы, собирающие пар от всех котлов и распределяющие его к потребителям.
• Главные питательные магистрали — трубопроводы для подачи питательной воды от насосов к котлам.
• Сборные дренажные линии — системы для сбора и отвода конденсата и продувочной воды.
• Насосное оборудование — питательные насосы (для подачи воды в котлы), сетевые насосы (в водогрейных котельных), насосы рециркуляции и подпитки.
• Устройства золоудаления — системы гидрозолоудаления (ГЗУ), механические или пневматические системы для сбора и вывоза золы и шлака из бункеров и золоотвалов.

Эффективная работа вспомогательного оборудования котельной установки — это результат тщательного проектирования, правильного подбора элементов и квалифицированной эксплуатации. Каждое устройство, от дымососа до циклонного золоуловителя, играет свою незаменимую роль в обеспечении надежности, экономичности и экологической безопасности всей системы теплоснабжения.
