Топка с механическим забрасывателем ЗП РПК: конструкция, принцип работы и преимущества для водогрейных котлов

Конструкция, принцип работы и преимущества топок с механическим забрасывателем ЗП РПК для водогрейных котлов

Современные твердотопливные котельные установки требуют надежных и эффективных систем сжигания. Одним из наиболее технически совершенных решений для механизированной подачи и сжигания угля является топка с забрасывателем, в особенности ее модификация с поворотной колосниковой решеткой (РПК). Данная конструкция, широко применяемая в водогрейных котлах типа КВм, обеспечивает высокую тепловую мощность, автоматизацию процесса и снижение эксплуатационных затрат. Подробнее о модельном ряде водогрейных котлов с топкой ЗП РПК вы можете узнать на специализированном ресурсе.

Назначение и классификация топок с забрасывателями

Топка с забрасывателями — это устройство, предназначенное для непрерывной механизированной подачи твердого топлива в камеру сгорания и его равномерного распределения по поверхности колосниковой решетки. Основная цель применения таких систем — автоматизация процесса загрузки, повышение КПД котельного агрегата и снижение доли ручного труда при обслуживании.

В зависимости от способа транспортировки и инжекции топлива в топочное пространство, различают три основных типа забрасывателей:

• Механические забрасыватели — подача топлива осуществляется за счет вращающихся лопастей (метателей). Топливо направляется в топку под действием центробежной силы.
• Пневматические забрасыватели — топливо вдувается в камеру сгорания струей воздуха или пара. Этот способ обеспечивает более равномерное распределение частиц по решетке и лучшую аэродинамику факела.
• Пневмомеханические забрасыватели — комбинированная система, объединяющая механический разгон топливных частиц с их последующей пневматической транспортировкой и рассеиванием. Данный тип получил наибольшее распространение в промышленной теплоэнергетике благодаря высокой эффективности и гибкости регулирования.

Устройство и принцип работы пневмомеханического забрасывателя (ПМЗ)

Пневмомеханический забрасыватель (ПМЗ) является наиболее совершенным типом устройств для подачи угля. Он состоит из следующих основных узлов: бункера для хранения топлива, питателя, распределительной и разгонной плит, вращающегося ротора с лопастями, а также системы воздушных сопел и фурм для пневматического рассеивания.

Последовательность работы ПМЗ:

• Подача топлива из бункера. Топливо (обычно дробленый уголь) из приемного бункера поступает на распределительную плиту. Дозирование осуществляется с помощью питателя, который перемещается возвратно-поступательно, регулируя объем подаваемого материала.
• Механический разгон. С распределительной плиты топливо сбрасывается в зону действия вращающегося ротора. Ротор представляет собой полый барабан с укрепленными на нем лопастями. За счет высокой скорости вращения лопасти захватывают частицы топлива и придают им направленную кинетическую энергию.
• Пневматическое рассеивание. Для более равномерного распределения топлива по всей площади колосниковой решетки используется воздух, подаваемый через специальные фурмы (до 20% от общего расхода воздуха на горение). Этот поток воздуха «подхватывает» разогнанные частицы, корректирует их траекторию и способствует более равномерному осаждению на решетке.

Регулировка производительности забрасывателя осуществляется несколькими способами: изменением числа ходов питателя, частоты вращения ротора, а также положением распределительной плиты с помощью специального регулировочного винта. Это позволяет точно дозировать подачу топлива в зависимости от требуемой тепловой нагрузки котла.

Следует отметить, что механические забрасыватели, хотя и проще по конструкции, уступают пневматическим и пневмомеханическим в равномерности распределения частиц. В них крупные фракции падают ближе к задней части решетки, а мелкие — в передней, что приводит к неравномерному сгоранию топлива и снижению эффективности работы топки.

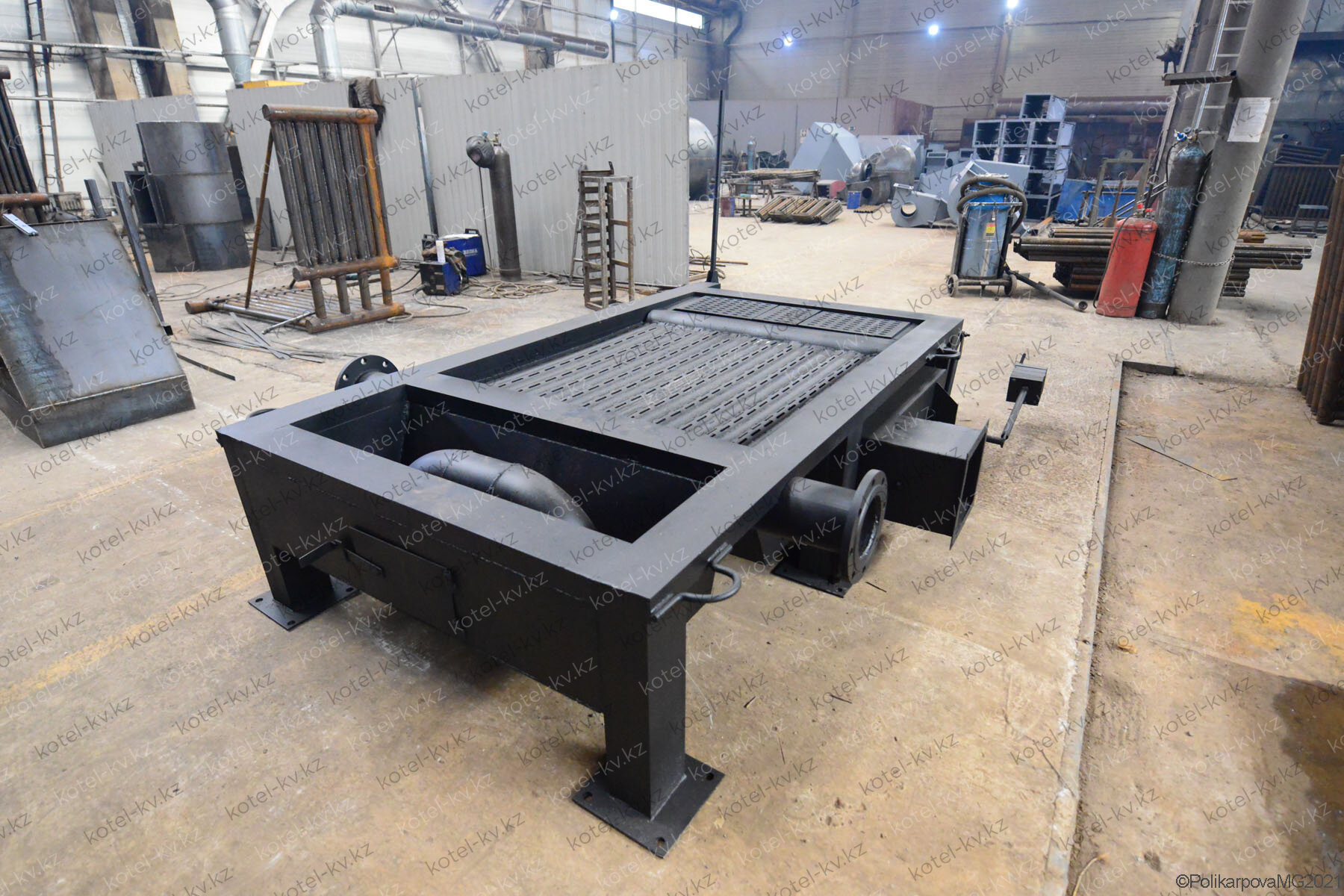

Конструкция топки ЗП РПК с поворотной колосниковой решеткой

Топка ЗП РПК (забрасыватель пневмомеханический — решетка поворотная колосниковая) представляет собой комплексное устройство, включающее в себя пневмомеханический забрасыватель и колосниковую решетку специальной конструкции. Данное сочетание позволяет реализовать эффективный и экономичный процесс сжигания твердого топлива.

Устройство поворотной колосниковой решетки

Колосниковая решетка РПК набирается из отдельных чугунных поворотных колосников беспровального профиля. Колосники установлены рядами на валах прямоугольного сечения. При повороте вала с помощью рукоятки (до 30° в каждую сторону) колосники наклоняются, образуя между собой просветы. Через эти просветы шлак и зола проваливаются в расположенный под решеткой шлаковый бункер, откуда удаляются механизированным способом.

Ключевые конструктивные особенности:

• Газоплотное исполнение топки — минимальные присосы холодного воздуха, что положительно влияет на температуру в ядре горения и снижает теплопотери.
• Теплоизоляция из плит ПТЭ — обеспечивает снижение тепловых потерь в окружающую среду и облегчает обслуживание котлоагрегата за счет съемной конструкции.
• Развитая конвективная поверхность — шахматное расположение труб в конвективном пакете способствует более интенсивному теплообмену и охлаждению дымовых газов до 180-200°С, что повышает общий КПД установки.

Процесс горения в топке с забрасывателем

Понимание физико-химических процессов, происходящих в слое топлива, необходимо для правильной эксплуатации и настройки режимов горения. Процесс горения твердого топлива на колосниковой решетке можно условно разделить на несколько последовательных фаз:

• Подсушка свежего топлива — происходит за счет тепла, излучаемого из топочного объема и от нижележащего раскаленного слоя.
• Выделение и горение летучих веществ — над слоем топлива формируется факел пламени, который способствует дополнительному прогреву и воспламенению свежих порций топлива сверху.
• Горение коксового остатка — основная и наиболее длительная стадия, при которой происходит выгорание углерода.
• Образование шлака и золы — конечная стадия, остаточный продукт сгорания.

Структура горящего слоя топлива характеризуется наличием двух границ зажигания: нижней (от горячего кокса) и верхней (от излучения пламени). Это позволяет эффективно сжигать топливо с высокой влажностью, так как подсушка происходит одновременно с двух сторон. Толщина слоя топлива поддерживается в пределах 40-70 мм для бурых углей и до 100-120 мм для антрацита, что обеспечивает оптимальный режим горения.

Преимущества и недостатки топок с забрасывателями

Ключевые преимущества топок типа ЗП РПК перед ручными или полумеханическими топками являются определяющими для их широкого применения в промышленных и коммунальных котельных:

• Механизация подачи топлива — практически полное исключение ручного труда на самых тяжелых операциях (загрузка и распределение угля).
• Снижение трудозатрат на шуровку и удаление шлака — благодаря поворотной конструкции решетки и системе провала шлака в бункер.
• Высокая равномерность распределения топлива — достигается за счет комбинации механического и пневматического воздействия, что обеспечивает более полное сжигание.
• Возможность регулировки тепловой мощности — путем изменения подачи топлива и количества первичного воздуха.
• Повышенный КПД котла — за счет оптимизации процесса горения, снижения механического и химического недожога.

Однако, как и любая техническая система, топки с забрасывателями имеют ряд конструктивных ограничений:

• Требование к подготовке топлива — необходимо дробление угля до определенной фракции и ограничение содержания мелочи (пыли), так как избыток мелких частиц может приводить к повышенному уносу и провалу.
• Ограничение по мощности — для некоторых моделей процесс шуровки (удаления шлака) все еще требует ручного управления с помощью рычагов.
• Риск зашлаковывания — при сжигании углей с легкоплавкой золой требуется тщательный контроль температуры, чтобы избежать спекания шлака и закрытия продухов решетки.

Технические характеристики и применение котлов КВм с ЗП РПК

Водогрейные котлы типа КВм, оснащенные топкой ЗП РПК, предназначены для работы в механизированных котельных системах отопления и горячего водоснабжения. Они рассчитаны на сжигание каменных и бурых углей и могут использоваться как в составе крупных ТЭЦ, так и в автономных котельных промышленных предприятий, жилых и административных зданий.

Основные рабочие параметры котлов с ЗП РПК:

• Тепловая мощность: от 1.25 до 4.0 МВт.
• Температура нагрева воды: до 95-115 °С.
• Рабочее давление теплоносителя: 0.3 - 0.6 МПа.
• Топливо: каменный и бурый уголь.
• Тяга: естественная или принудительная (в зависимости от комплектации).

Котлы данного типа отличаются надежностью, долговечностью и экономичностью. Их конструкция предусматривает высокую скорость движения воды в трубах, что создает турбулентность и препятствует образованию накипи. Кроме того, установка многочисленных перегородок в коллекторах обеспечивает равномерный прогрев поверхностей нагрева и предотвращает локальные перегревы.

Сравнительная таблица модельного ряда котлов КВм с топкой ЗП РПК

Выводы и рекомендации по выбору

Топка с пневмомеханическим забрасывателем и поворотной колосниковой решеткой ЗП РПК является одним из наиболее эффективных и технологичных решений для механизированных котельных. Она обеспечивает высокую степень автоматизации процесса сжигания угля, улучшает экологические и экономические показатели котлоагрегата. Основные преимущества — равномерное распределение топлива, простота регулировки мощности и снижение эксплуатационных затрат — делают этот тип топок оптимальным выбором для систем теплоснабжения средней и большой мощности.

При выборе конкретной модели котла КВм с ЗП РПК следует учитывать требуемую тепловую мощность, характеристики используемого топлива и условия эксплуатации. Для получения более детальной консультации по подбору оборудования и расчета стоимости, рекомендуется обращаться к специалистам, которые помогут подобрать оптимальную конфигурацию для ваших задач.
