Монтаж топок с цепными механическими решетками - технические решения

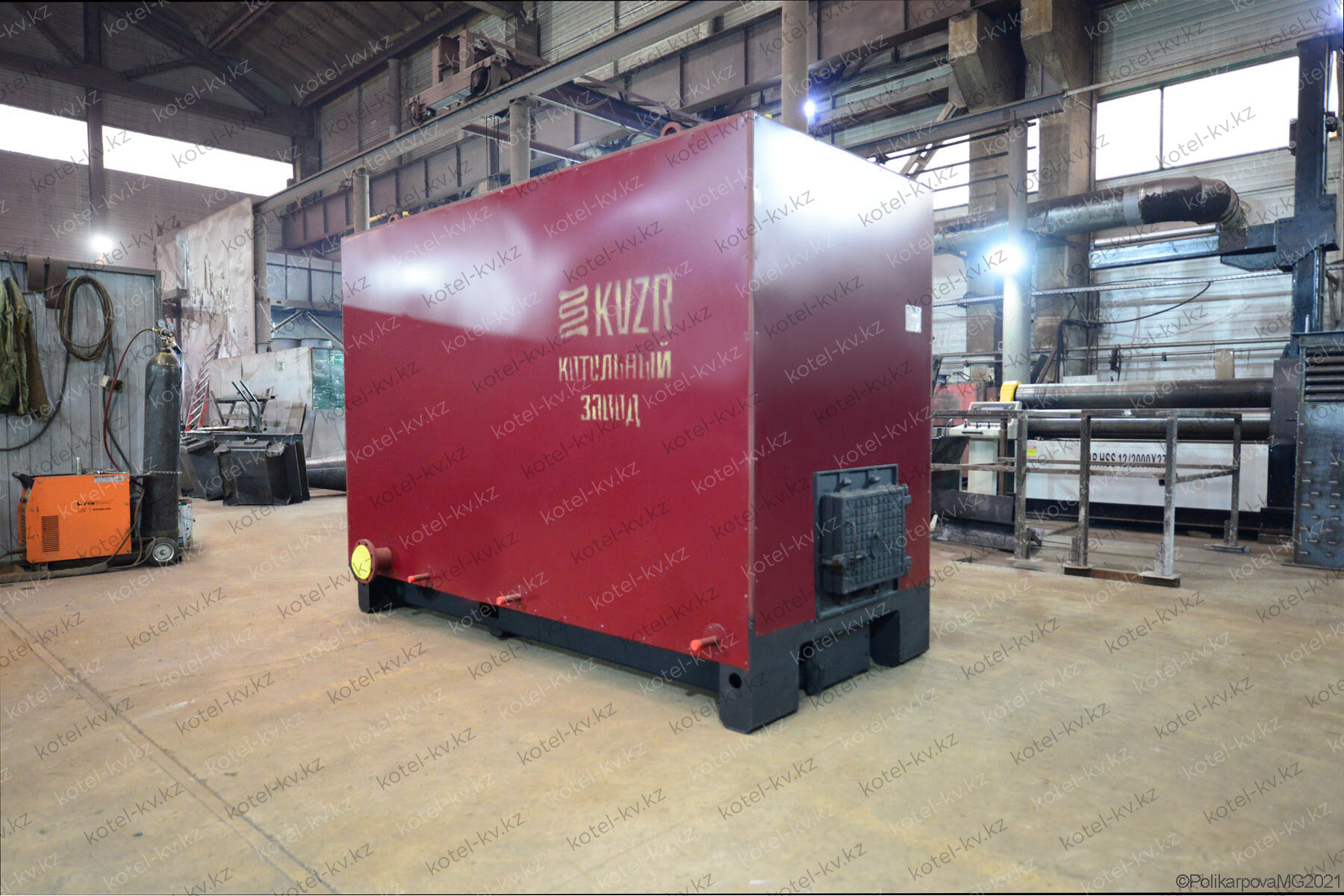

Перед началом монтажных работ рекомендуется ознакомиться с модельным рядом промышленных водогрейных котлов с топкой ОУР, которые оптимально агрегатируются с механическими решетками для эффективного сжигания твердого топлива.
Для промышленных и коммунальных котельных установок одним из ключевых этапов ввода в эксплуатацию является профессиональный монтаж топок с цепными и механическими решетками. От качества выполнения этих работ напрямую зависят эффективность сжигания топлива, надежность оборудования и его долговечность. Данный процесс представляет собой комплекс инженерных задач, требующих высокой квалификации персонала и строгого соблюдения технологических карт.
Базовое понимание конструкции и особенностей сборки критически важно как для проектировщиков, так и для технических специалистов, эксплуатирующих котельное оборудование. В данной статье мы детально рассмотрим этапы, нюансы и технические требования при установке механических решеток, а также предоставим справочную информацию по выбору совместимого котельного агрегата.
Конструктивные особенности цепных механических решеток
Современные цепные решетки относятся к классу беспровальных механических устройств. Их главная особенность — полотно, собранное из отдельных колосников, которое обеспечивает непрерывное перемещение топлива через зону горения. В отличие от статичных решеток, данная конструкция позволяет механизировать процесс подачи угля или дров и удаления шлака, что значительно повышает КПД установки.
Основным элементом является колосниковое полотно, которое по ширине собирается из нескольких параллельных цепей. Эти цепи соединяются между собой с помощью специальных дистанционных трубок, на которые насаживаются опорные ролики, обеспечивающие движение по направляющим. К звеньям цепей жестко крепятся чугунные держатели, непосредственно несущие беспровальные колосники. Такая конструкция минимизирует провал топливной мелочи в зольник, обеспечивая полное сгорание частиц в слое.
Комплектность поставки для монтажа
Перед началом установки необходимо провести приемку оборудования согласно сопроводительной документации. Типовая поставка топки с цепной механической решеткой включает в себя следующие узлы:
- Топочная рама. Поставляется в разобранном виде для удобства транспортировки. Вес наиболее тяжелой части рамы может достигать 2 тонн, что требует использования грузоподъемных механизмов.
- Валы привода. Передний и задний валы с насаженными звездочками для цепей и гладкими шкивами для ременной передачи. Масса каждого вала варьируется от 0,7 до 1,2 тонны.
- Ходовая часть. Набор деталей (цепи, ролики, втулки), поставляемый в разобранном виде для последующей сборки непосредственно на площадке.
- Узлы шлакового подпора. Максимальный вес деталей — до 0,25 тонны.
- Опорные конструкции. Элементы для установки топочной рамы и поддержания колосникового полотна.
- Приводной механизм. Редуктор в собранном виде (вес 1,5-2,2 т) и электродвигатель к нему.
- Загрузочное устройство. Загрузочный ящик с регулятором слоя топлива, общий вес от 1,5 до 2,3 тонны.
- Фронтовой кожух. Обеспечивает теплоизоляцию и безопасность обслуживания. Поставляется в разобранном виде.
- Охлаждаемые панели. Вес каждой панели — до 0,5 тонны.
- Воздухопроводы. Система подачи первичного и вторичного воздуха с регулирующими шиберами.
- Гарнитура топки. Комплект включает золовые и шлаковые затворы, смотровые лазы, гляделки и прочую арматуру.
Учитывая высокую сложность механизма и тяжелые температурные условия эксплуатации, монтаж требует не только точной геометрии установки, но и качественной регулировки всех подвижных соединений.
Техническая таблица соответствия мощностей
Для корректного проектирования системы «котел-топка» важно сопоставлять тепловую мощность агрегата с типом установленной решетки. В таблице ниже представлены характеристики водогрейных котлов, которые могут быть оснащены механическими решетками.
| Модель / Тип | Максимальная мощность, МВт | Вид топки | Основное топливо | Отапливаемая площадь, м² |
| Котел 0.3 с ОУР | 0.3 | Ручная, ОУР | Уголь | от 2300 до 3300 |
| Котел 0.6 с ОУР | 0.6 | Ручная, ОУР | Уголь | от 4700 до 6700 |
| Котел 0.7 с ОУР | 0.7 | Ручная, ОУР | Уголь | от 5400 до 7700 |
| Котел 1.1 МВт | 1.1 | Ручная, Колосники, ОУР | Уголь, Дрова | от 8800 до 12700 |
Поэтапный процесс установки механической решетки
Технологическая карта монтажа топок с цепными и механическими решетками включает несколько ключевых этапов. Каждый из них требует контроля геометрических размеров и качества соединений.
1. Подготовка фундамента и приемка основания
Перед установкой топочной рамы проверяется горизонтальность бетонного основания. Допустимые отклонения по уровню не должны превышать 5 мм на метр длины. Выполняется разметка осей для установки опорных конструкций и мест крепления анкерных болтов.
2. Сборка и установка топочной рамы
Рама собирается на подготовленном фундаменте из поставляемых секций. Важно обеспечить соосность всех элементов и жесткое крепление болтовых соединений. После сборки проверяется диагональ рамы и параллельность направляющих для ходовой части.
3. Монтаж приводных валов и звездочек
Передний и задний валы устанавливаются в опорные подшипники. Особое внимание уделяется соосности валов и правильности установки звездочек. Осевой зазор валов регулируется в соответствии с инструкцией, чтобы исключить перекос цепей.
4. Сборка колосникового полотна
Это наиболее ответственный этап. Цепи с насаженными держателями и колосниками собираются на направляющих. Все звенья должны быть хорошо смазаны, а стыки соединены специальными осями. После сборки полотно натягивается с помощью натяжных устройств заднего вала. Проверяется свободный ход полотна без заеданий.
5. Установка загрузочного устройства и регулятора слоя
Загрузочный ящик монтируется на фронтальной части рамы. Регулятор слоя (шибер) настраивается на необходимую высоту подачи топлива (обычно 150-200 мм) для обеспечения оптимального горения.
6. Монтаж гарнитуры и обмуровки
Устанавливаются золовые и шлаковые затворы, монтируются охлаждаемые панели и фронтовой кожух. На этом этапе выполняется герметизация всех стыков для предотвращения присосов холодного воздуха в топочное пространство.
Пусконаладочные работы и проверка работоспособности
После завершения механической сборки проводится комплекс пусконаладочных мероприятий. Сначала выполняется опробование привода на холостом ходу без загрузки топлива. Проверяется равномерность вращения звездочек, отсутствие вибраций и посторонних шумов.
Далее настраивается система подачи воздуха. Шибера на воздухопроводах выставляются в положения, обеспечивающие оптимальное соотношение первичного и вторичного воздуха для данного типа топлива. Особое внимание уделяется плотности прилегания колосников к держателям, чтобы минимизировать провал мелочи.
Заключительным этапом является пробный розжиг и работа под нагрузкой. В процессе пуска контролируется температура в зоне горения, скорость движения полотна и равномерность горения по всей ширине топки. При необходимости корректируется натяжение цепей и положение регулятора слоя.
Технические требования к эксплуатации
Для обеспечения длительного срока службы механической решетки необходимо соблюдать ряд условий:
- Контроль за фракционным составом топлива. Крупные куски могут заклинивать колосники, а избыток мелочи увеличивает аэродинамическое сопротивление.
- Своевременная смазка подшипниковых узлов и редуктора в соответствии с графиком.
- Регулярный осмотр полотна на предмет износа отверстий и трещин в чугунных элементах.
- Контроль температурного режима охлаждаемых панелей для предотвращения тепловой деформации.
Профессиональный подход к монтажу и дальнейшее техническое обслуживание гарантируют стабильную работу котельной даже на низкосортных видах топлива.
Справочная информация для проектировщиков
При проектировании новой или реконструкции существующей котельной с механическими решетками важно учитывать вес и габариты оборудования. Максимальная масса отдельных узлов (валы, редуктор, рама) требует наличия в монтажном проеме подъемных кранов или талей. Также необходимо предусмотреть площадки обслуживания для доступа к приводу и узлам шлакоудаления.
Для подбора оптимальной конфигурации котла и решетки, а также для консультации по техническим характеристикам и стоимости оборудования, вы можете обратиться к специалистам завода-изготовителя. Ознакомиться с полным каталогом водогрейных и паровых котлов, совместимых с механическими решетками, можно на странице котлов с топками ОУР.
