Виды, принцип работы и эффективность систем золоулавливания для угольных котельных

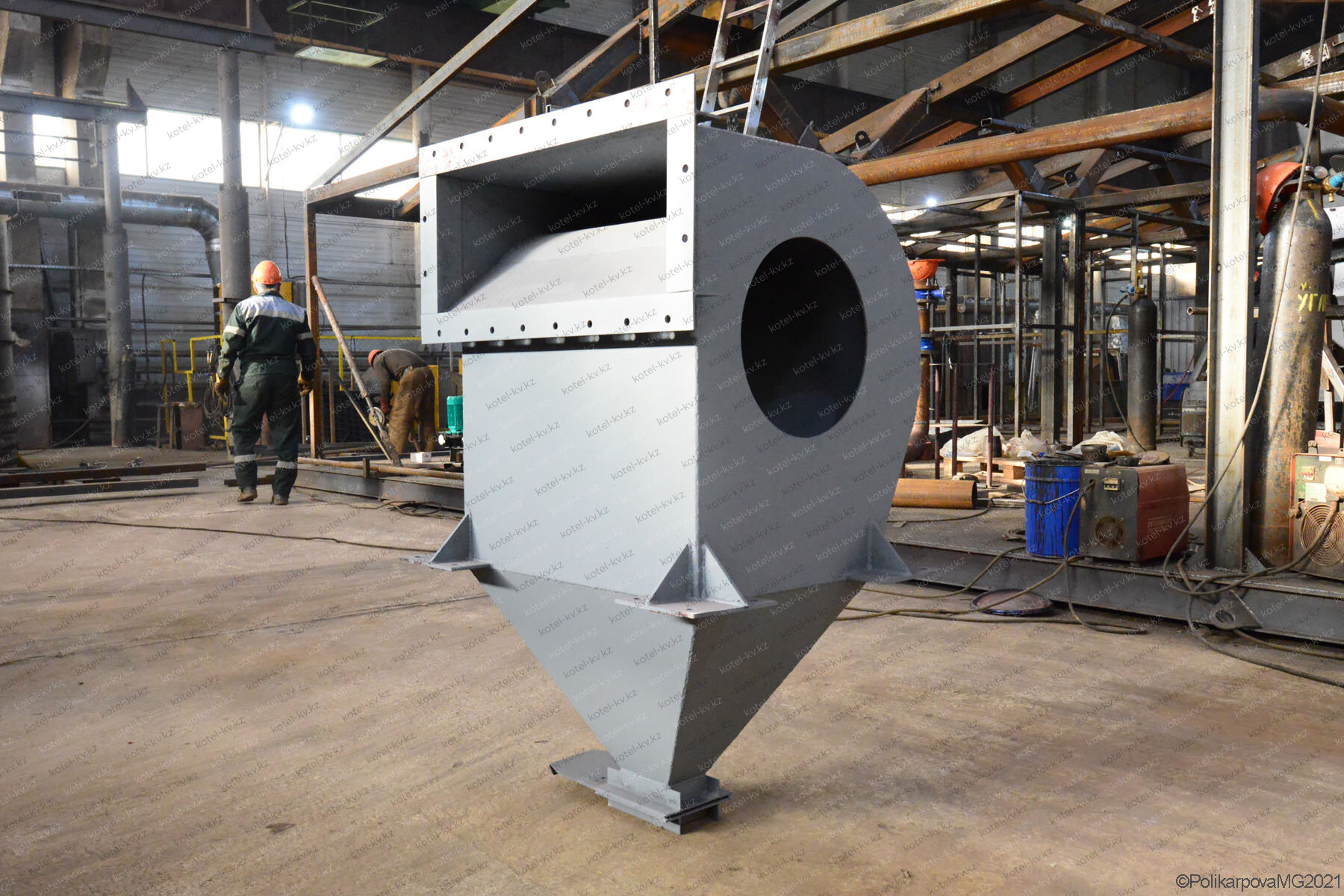

Эффективное золоулавливание является критически важной задачей для любой котельной, работающей на твердом топливе. Для обеспечения надежной и долговечной работы оборудования, а также снижения вредного воздействия на окружающую среду, необходимо использовать высокопроизводительные системы очистки. В данном материале рассмотрены основные типы устройств, используемых для улавливания золы, их технические характеристики и критерии выбора. Более подробно с ассортиментом и техническими параметрами оборудования для очистки газов вы можете ознакомиться на странице золоуловители для котлов.
При сжигании твердого топлива, такого как уголь, в топочных устройствах образуется значительное количество минеральных остатков. Часть этих частиц оседает в виде шлака в зоне горения, однако другая, более легкая фракция — летучая зола — уносится потоком дымовых газов. Распределение золы между шлаком и уносом зависит от способа сжигания: при слоевом методе уносится до 35% от общей зольности топлива, тогда как при пылевидном сжигании этот показатель может достигать 90%.
Движущиеся с высокой скоростью абразивные частицы золы наносят серьезный ущерб оборудованию: они вызывают эрозионный износ поверхностей нагрева, абразивное истирание лопаток дымососов и ухудшают теплопередачу из-за образования отложений. Кроме того, выбросы золы в атмосферу являются одним из основных факторов загрязнения окружающей среды.
1.1. Способы снижения вредного воздействия
Традиционным методом борьбы с выбросами является использование высоких дымовых труб, обеспечивающих рассеивание частиц. Однако, как показывает практика, это лишь переносит проблему на большие расстояния, не решая ее кардинально. Единственным эффективным техническим решением является установка систем золоулавливания, которые улавливают твердые частицы до их попадания в атмосферу, защищая котельное оборудование от износа и минимизируя экологический ущерб.
2. Классификация и устройство золоулавливающего оборудования
В современной котельной практике для очистки дымовых газов от летучей золы применяют три основных типа устройств: механические (сухие и мокрые), электрические и комбинированные системы.
2.1. Механические золоуловители: циклоны и жалюзийные аппараты
2.1.1. Батарейные циклоны
Наиболее распространенным типом механического уловителя для котельных малой и средней мощности является батарейный циклон. Принцип его работы основан на центробежной силе: запыленный газ с высокой скоростью подводится к цилиндрическому корпусу. Твердые частицы, обладая большей плотностью, чем газ, под действием инерции прижимаются к стенкам циклона и по спирали опускаются в бункер сбора золы. Очищенный газ меняет направление на вертикальное и покидает аппарат через выхлопную трубу. Степень очистки газов в батарейных циклонах составляет 75–85%.
2.1.2. Жалюзийные золоуловители
Эти аппараты чаще применяются в установках небольшой мощности. Их конструкция представляет собой решетку из уголков, установленную в газоходе. Крупные частицы золы отражаются от лопастей решетки и через отсосную щель направляются в сборный циклон, а мелкая фракция уносится с основным потоком газов. Эффективность жалюзийных уловителей при слоевом сжигании достигает 80%. К преимуществам относятся компактность и возможность установки как в вертикальных, так и в горизонтальных газоходах.
2.2. Электрические золоуловители (электрофильтры)
Для котельных агрегатов средней и большой паропроизводительности применяются электростатические фильтры. Принцип действия основан на ионизации газов в сильном электрическом поле высокого напряжения (до 80 кВ). Частицы золы, проходя через поле, приобретают электрический заряд и осаждаются на осадительных электродах. Периодическое встряхивание электродов удаляет слой золы, которая собирается в бункеры. Эффективность очистки электрофильтров очень высока и составляет 90–98%, что делает их предпочтительным выбором для мощных энергетических установок.
2.3. Комбинированные системы
В случаях, когда требуется особо тщательная очистка (например, для санитарно-защитных зон), используют комбинированные схемы. Первая ступень — механический уловитель (циклон) — производит грубую очистку, а вторая ступень — электрофильтр — обеспечивает тонкую очистку. Такая комбинация позволяет достичь эффективности улавливания до 99%.
3. Техническая эффективность систем золоулавливания: сравнительная таблица
Для наглядного сравнения ключевых параметров различных типов золоуловителей, наиболее часто применяемых в котельных, ниже приведена сводная таблица.
| Тип золоуловителя | Принцип действия | Эффективность очистки, % | Область применения (мощность котла) | Ключевые особенности |
|---|---|---|---|---|
| Батарейный циклон | Инерционная сепарация (центробежная сила) | 75–85 | Малая и средняя мощность | Простота конструкции, надежность, невысокая стоимость |
| Жалюзийный уловитель | Отражение и сепарация крупных частиц | До 80 | Малая мощность, слоевое сжигание | Компактность, установка в газоходах любого типа |
| Электрофильтр | Электростатическое осаждение | 90–98 | Средняя и большая мощность | Высокая эффективность, улавливает мельчайшие частицы |
| Комбинированная система | Циклон + электрофильтр | 98–99 | Крупные ТЭЦ, промышленные котельные | Максимальная очистка, высокая капитальная стоимость |
4. Интеграция систем золоулавливания с угольными котлами
Выбор и расчет системы золоулавливания неразрывно связан с типом и конструкцией основного котельного агрегата. Например, для водогрейных котлов на угле с ручной загрузкой и слоевым сжиганием наиболее оптимальными будут механические циклоны, обеспечивающие достаточную степень очистки при умеренных капитальных затратах. Для автоматизированных угольных котлов с механической подачей топлива (например, моделей с ТШПМ или ТЛПХ), где интенсивность выноса золы выше, уже требуется установка более эффективных электрофильтров или комбинированных систем.
Правильная увязка параметров золоуловителя с характеристиками котла и дымососной установки позволяет:
- Снизить абразивный износ дымососов и вентиляторов.
- Уменьшить загрязнение конвективных поверхностей нагрева, сохраняя высокий КПД котла.
- Обеспечить соответствие предельно допустимым выбросам (ПДВ) золы в атмосферу.
Для получения детальной консультации по подбору котельного оборудования, оптимизированного под конкретные условия эксплуатации, а также для выбора совместимых систем золоудаления и очистки газов, вы можете обратиться к специалистам, посетив раздел каталога угольных котлов.
5. Рекомендации по выбору оборудования и дальнейшей эксплуатации
При проектировании системы золоулавливания следует учитывать не только требуемую степень очистки, но и условия эксплуатации: температуру газов, фракционный состав золы и наличие сернистых соединений. Регулярное техническое обслуживание (удаление уловленной золы, проверка герметичности, ревизия электродов и встряхивающих механизмов) является обязательным условием для поддержания заявленной эффективности. Особенно важна периодическая очистка для электрофильтров, где накопление слоя золы может привести к снижению напряжения и падению эффективности.
В итоге, грамотно спроектированная и подобранная система золоулавливания — это не только вклад в экологию, но и прямые экономические выгоды за счет увеличения межремонтного периода котельного агрегата и экономии топлива. Высоконадежные угольные котлы, способные работать в паре с любым типом газоочистного оборудования, представлены на сайте нашего завода-изготовителя, где вы найдете модели с различными видами топок и механизацией процессов.
