Технические этапы и рекомендации монтажа шлакового подпора для котлов КВм
Качественный монтаж шлакового подпора является критически важным этапом при установке водогрейных котлов, особенно при работе с твердым топливом. Правильно смонтированная система обеспечивает эффективное удаление шлака, продлевает срок службы колосниковой решетки и повышает общий КПД котельного агрегата. Данная статья представляет собой подробное техническое руководство по монтажу шлакового подпора, преимущественно для котлов КВм, и содержит перекрестные ссылки на актуальное котельное оборудование.

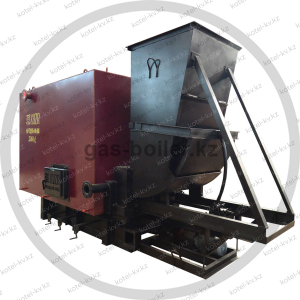

Для обеспечения высокой эффективности сжигания твердого топлива и автоматизации процесса шлакоудаления, наши специалисты рекомендуют использовать надежные водогрейные котлы КВм с механизированными топками. Эти котлы оптимально сочетаются с правильно смонтированной системой шлакового подпора, что гарантирует стабильную работу даже при высоких тепловых нагрузках.
1. Назначение и конструкция шлакового подпора в котлах КВм
Шлаковый подпор — это узел котельного оборудования, предназначенный для создания слоя шлака на колосниковой решетке, что улучшает условия горения и защищает элементы решетки от перегрева. Кроме того, он служит для герметизации топки и направления воздушного потока в зону горения. В конструкции водогрейных котлов КВм шлаковый подпор часто интегрируется с задней стенкой топки и системой воздухоподачи.
1.1 Основные элементы системы шлакового подпора
- Опорная труба (задняя): Служит базой для установки элементов подпора и подвода охлаждающего воздуха.
- Элементы шлакового подпора и колосники: Непосредственно формируют слой шлака и защищают решетку.
- Охлаждаемая водой балка: Является нижней опорой для опущенных элементов подпора.
- Механизм подъема и вращения: Обеспечивает управление положением элементов подпора для регулировки слоя шлака и его удаления.
- Воздухоподводящий канал с заслонками: Регулирует подачу воздуха под колосниковую решетку.
2. Поэтапная технология монтажа шлакового подпора
Монтаж шлакового подпора производится на завершающих стадиях сборки котельного агрегата, как правило, после монтажа ходовой части решетки и в процессе обмуровки задней стенки топки. Рассмотрим основные этапы этого процесса.
2.1. Подготовительные работы и установка воздушного канала
Первым делом в кладку топки закладывается воздухоподводящий канал. Критически важным моментом является тщательная проверка легкости хода всех установленных в канале заслонок, которые будут регулировать подачу воздуха к элементам шлакового подпора. Любое заедание или перекос заслонок недопустимы.
2.2. Установка и выверка задней опорной трубы
Следующий шаг — установка задней опорной трубы шлакового подпора. Она монтируется на специальных подвесках, после чего тщательно выверяется по уровню. Затем труба присоединяется к штуцерам воздушного короба и надежно закрепляется. На этом этапе особое внимание уделяется проверке чистоты внутренней полости трубы ("чистота ее в свету"), так как любые загрязнения или посторонние предметы нарушат равномерную подачу охлаждающего воздуха.
2.3. Монтаж элементов подпора и колосников
После подготовки опоры последовательно устанавливаются сами элементы шлакового подпора и их колосники. Каждый элемент перед установкой должен быть проверен: внутренние полости должны быть чистыми, а каналы для подвода воздуха — свободными от мусора и окалины. Это гарантирует, что воздух будет равномерно распределяться по всей поверхности.
2.4. Установка охлаждаемой балки и механизма вращения
В завершающей стадии монтируется охлаждаемая водой балка, которая служит нижней опорой для опущенных элементов подпора. Параллельно устанавливается механизм для вращения вала подпора, который позволяет управлять положением элементов.
2.5. Настройка механизма подъема
Особого внимания заслуживает механизм подъема элементов подпора. Перед установкой его необходимо промыть, тщательно смазать все трущиеся части и "расходить" до достижения легкости хода. Ключевое требование настройки — закрепление элементов к механизму должно выполняться таким образом, чтобы подъем всех элементов происходил одновременно и синхронно. При этом все элементы шлакового подпора должны беспрепятственно подниматься и опускаться на полку охлаждаемой водой балки.
3. Взаимосвязь монтажа шлакового подпора с типом топки котла КВм
Технология монтажа и конструктивные особенности шлакового подпора напрямую зависят от типа механизированной топки, используемой в котле КВм. Ниже приведена сводная таблица, показывающая, как различные виды топок влияют на процесс установки и эксплуатации системы шлакоудаления.
| Тип топки котла КВм | Особенности работы шлакового подпора | Рекомендации по монтажу |
|---|---|---|
| РПК (поворотные колосники) | Подпор взаимодействует с механизмом опрокидывания секций для удаления шлака. | Обеспечить синхронность движения элементов подпора с секциями РПК. |
| ТШПМ (шурующая планка) | Подпор способствует формированию равномерного слоя топлива, удаляемого планкой. | Особое внимание настройке механизма подъема для предотвращения заклинивания. |
| ТЛПХ (ленточная решетка прямого хода) | Обеспечивает дожиг шлака в зоне охлаждения перед сходом с полотна. | Тщательно выверить опорную трубу для обеспечения равномерного зазора с полотном. |
| ЗП РПК (с забрасывателем) | Подпор работает в условиях неравномерной загрузки, требует стабильной фиксации. | Усилить крепления механизма вращения и провести балансировку. |
4. Контроль качества и проверки после монтажа
После завершения всех монтажных работ проводится комплекс обязательных проверок, чтобы гарантировать надежность и безопасность эксплуатации котла КВм. На что необходимо обратить внимание?
- Легкость хода механизмов: Проверяется свободное движение заслонок воздушного канала, механизма подъема и вращения вала подпора. Все элементы должны перемещаться без заеданий и чрезмерных усилий.
- Синхронность работы: Убедитесь, что все элементы шлакового подпора поднимаются и опускаются строго одновременно. Нарушение синхронизации приведет к перекосам и аварийным остановкам.
- Герметичность соединений: Места присоединения воздушного короба к опорной трубе и штуцерам должны быть герметичны, чтобы избежать подсосов воздуха.
- Свобода хода колосников: После установки колосники должны легко перемещаться относительно друг друга и элементов подпора.
Соблюдение данных рекомендаций при монтаже шлакового подпора является залогом долговечной и эффективной работы вашего водогрейного котла КВм. Правильно настроенная система обеспечивает не только высокий КПД, но и значительно сокращает затраты на обслуживание котельного агрегата.
