Топки для мазута: инженерные решения для эффективного сжигания жидкого топлива

Инженерные решения для эффективного сжигания жидкого топлива

Эффективность работы водогрейного котельного агрегата на мазуте напрямую зависит от конструктивного совершенства и режимных параметров топочного устройства. Топки для мазута представляют собой сложный инженерный комплекс, где протекают взаимосвязанные физико-химические процессы: распыление, испарение, смесеобразование и воспламенение. Для достижения максимальной тепловой эффективности и минимизации потерь от химической и механической неполноты сгорания необходим тщательный подбор горелочного оборудования под конкретные эксплуатационные условия. Базовые принципы организации этих процессов детально рассмотрены в техническом руководстве по  мазутным водогрейным котлам, где представлены ключевые параметры для промышленных установок.

Физико-химические основы процесса горения мазута

Состав топлива и стадии термической подготовки

Горение мазута представляет собой многостадийный процесс, в котором последовательно реализуются этапы диспергирования, нагрева, испарения, пиролиза и окисления углеводородов. В составе горючей массы топочных мазутов содержится до 85-87% углерода и 10-12% водорода, находящихся в химической связи в виде сложных углеводородных соединений. Качественная топка для мазута должна обеспечивать трансформацию жидкого топлива в газообразное состояние с минимальными энергетическими затратами.

Критическим фактором является начало образования горючей смеси, которое наступает при переходе молекул жидкой фазы в парообразное состояние. Этот процесс сопровождается термическим разложением высокомолекулярных углеводородов и их смешением с окислителем. Однако для стабильного зажигания требуется дополнительная активация — прогрев смеси до температуры воспламенения. В процессе пиролиза выделяются как легкие, легкоокисляемые фракции, так и тяжелые высокомолекулярные соединения, а также сажистый углерод, который при неоптимальных условиях формирует коксовые отложения на поверхностях нагрева и вызывает механический недожог.

Критерии эффективного сжигания: избыток воздуха и тонкость распыла

Экономичность эксплуатации мазутной топки определяется двумя основными параметрами: коэффициентом избытка воздуха (α_т) и дисперсностью распыленного топлива. При правильно настроенном режиме и исправном состоянии форсунок и воздушных регистров, топки для мазута работают с минимальным избытком воздуха в диапазоне α_т = 1,10–1,15. Это позволяет снизить потери тепла с уходящими газами и обеспечить высокий КПД котельного агрегата. Потери от химической неполноты сгорания при этом не превышают 0,5%, что является отраслевым стандартом.

Особое значение работа с пониженным избытком воздуха приобретает при сжигании высокосернистых мазутов. Отсутствие избыточного кислорода в продуктах сгорания предотвращает окисление SO₂ до SO₃, что минимизирует риск образования серной кислоты и, как следствие, низкотемпературной коррозии хвостовых поверхностей нагрева. В зависимости от типа распылительного устройства, достигается различный диаметр капель, что напрямую влияет на длительность выгорания топлива. Например, механическое распыление при давлении 20 кгс/см² дает капли диаметром порядка 400 мкм, тогда как паровое распыление при 10 кгс/см² позволяет получить частицы до 2 мкм, ускоряя процесс сгорания в десятки раз.

Типы горелочных устройств для мазутных топок

Классификация по способу распыления топлива

Все горелочные устройства для сжигания мазута конструктивно состоят из двух основных узлов: форсунки (распылителя) и воздухонаправляющего аппарата (регистра). Топки для мазута комплектуются форсунками различных типов, выбор которых определяется требуемой мощностью, диапазоном регулирования и условиями эксплуатации. В современной котельной практике используются следующие основные типы распыления:

• Механическое (давление мазута до 20-40 кгс/см²): обеспечивает капли диаметром 400-800 мкм. Отличается простотой конструкции и отсутствием затрат энергоносителя на распыл, но критично к вязкости топлива (не более 3-3,5° ВУ).
• Паромеханическое (комбинированное): позволяет получить более тонкий распыл, чем чисто механическое, при умеренном расходе пара (0,3-0,5 кг на кг мазута). Рекомендуемая вязкость — 3-3,5° ВУ.
• Паровое распыление: дает наилучшую дисперсность (капли до 2 мкм), но имеет серьезные недостатки: большой расход пара, потери конденсата, повышение влажности продуктов сгорания и высокий уровень шума. Для котлов малой мощности длина факела 4-5 м может оказаться избыточной.
• Низконапорное воздушное распыление: обеспечивает капли около 120 мкм при давлении воздуха 300-400 мм вод. ст. Рекомендуемая вязкость мазута — до 5° ВУ.
• Ротационные (центробежные) форсунки: допускают вязкость до 6° ВУ и обеспечивают глубокое регулирование нагрузки.

Регистры и организация аэродинамики факела

Воздухонаправляющие регистры выполняют ключевую функцию по созданию завихренного потока окислителя, подаваемого с высокой скоростью к корню факела. Закрутка воздушного потока осуществляется при помощи косых неподвижных или поворотных лопаток, размещенных в кольцевом канале. Основной эффект закрутки — создание циркуляционной зоны в центральной части факела, куда подсасываются высоконагретые топочные газы. Это обеспечивает устойчивое поджигание и стабилизацию факела в широком диапазоне нагрузок.

Регистры современных горелок сконструированы таким образом, что усилие закрутки можно регулировать. Это позволяет адаптировать топку для мазута к изменяющимся условиям эксплуатации и добиться полного сгорания топлива при минимальных выбросах. Направление закрутки потоков первичного и вторичного воздуха должно совпадать, а для соседних горелок рекомендуется противоположная закрутка для лучшего перемешивания газов в общем топочном объеме.

Технические рекомендации по выбору горелок для водогрейных котлов

Применяемость горелок для котлов малой и средней производительности

Для котельных установок теплопроизводительностью до 6 Гкал/ч (≈7 МВт) предпочтительными являются горелки с паромеханическими форсунками конструкций ЦКТИ (типы ГМГМ, ГМГБ) и ротационные горелки. Эти устройства обеспечивают требуемую глубину регулирования в широком диапазоне нагрузок при относительно малой длине факела, что критично для ограниченных объемов топок. При эксплуатации в стабильном режиме с редким изменением нагрузки целесообразно применение горелок с механическими форсунками (количественное регулирование), которые отличаются простотой и высокой экономичностью на номинальном режиме.

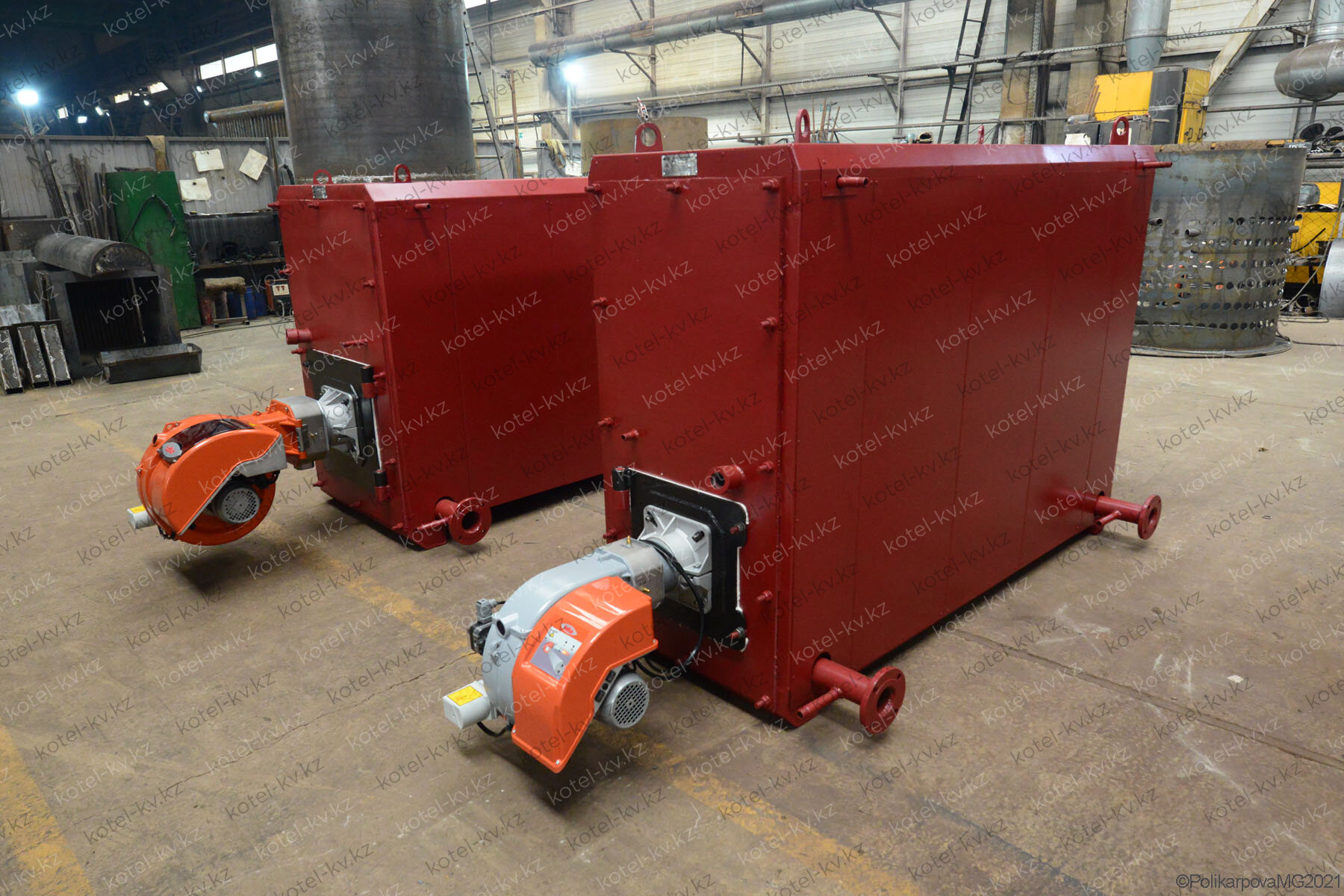

На практике, для котлов мощностью от 0,15 до 1,0 МВт и выше, успешно применяются горелки как отечественного производства (РГМГ, ГБЛ, ГМ, ГМГ, АПНД), так и ведущих мировых брендов. Мазутные водогрейные котлы, как правило, оснащаются встроенными системами автоматического регулирования, что упрощает поддержание оптимальных режимов горения. Основные параметры предлагаемого модельного ряда представлены в таблице ниже.

Сравнительные характеристики мазутных водогрейных котлов

Примечание: Указанные модели комплектуются мазутными горелками различных типов. Окончательная конфигурация определяется проектом и согласовывается с производителем. Более подробную информацию по подбору оборудования можно получить на странице продукции.

Эксплуатационные факторы и контроль топочного процесса

Режимные параметры и визуальная диагностика

Для поддержания высокой экономичности сжигания мазута необходимо неукоснительно соблюдать регламентные значения температуры и давления топлива перед форсункой, давления воздуха и содержания RO₂ в продуктах сгорания. Эти параметры фиксируются в режимной карте котла в зависимости от текущей тепловой нагрузки. Нормальным считается содержание RO₂ на уровне около 13% (при RO_{2 макс}=16,5%). Систематическое наблюдение за цветом и структурой факела является обязательным элементом оперативного контроля:

• Оптимальный режим: факел светло-соломенно-желтого цвета, прозрачный, без темных полос в корневой зоне и дымных языков на конце.
• Недостаток воздуха: факел становится темно-желтым, удлиняется, появляются дымные концы, продукты сгорания темнеют на выходе из дымовой трубы — признаки химического недожога.
• Избыток воздуха: факел приобретает ослепляюще-белый цвет, чрезмерно укорачивается, что свидетельствует о возрастании теплопотерь с уходящими газами.

Влияние вязкости мазута на работу топки

Вязкость мазута является критическим параметром, определяющим качество распыления и полноту сгорания. Превышение рекомендуемых значений вязкости для данного типа форсунок недопустимо, так как ведет к ухудшению дисперсности, снижению экономичности и образованию коксовых наростов. Для механических и паромеханических форсунок рекомендуемая условная вязкость составляет 3-3,5° ВУ, для низконапорных воздушных — не более 5° ВУ, для паровых и ротационных — до 6° ВУ. Для достижения этих значений мазут подогревается до определенной температуры, которая зависит от его марки и определяется по специальным номограммам. Поддержание оптимальной вязкости — основное условие стабильной и эффективной работы топки для мазута.

Техническое обслуживание и ремонт горелочных устройств

Надежность и эффективность мазутной топки обеспечиваются качественным изготовлением и своевременным ремонтом форсунок. Эрозионный износ проточной части механических форсунок, особенно при высоких скоростях потока, приводит к увеличению проходных сечений и асимметрии, что резко ухудшает распыление. Ремонт распределительных шайб и завихрителей должен производиться из легированной стали марки ХВГ с обязательной шлифовкой контактных поверхностей. Качество распыла отремонтированных форсунок проверяется на специальном стенде водой.

Для бесперебойной работы котельной рекомендуется иметь запасной комплект форсунок, чтобы обеспечить быструю замену без остановки процесса теплоснабжения. Также крайне важно регулярно проверять уплотнения на предмет присосов избыточного воздуха, который нарушает аэродинамику в топке и увеличивает потери тепла. Регулировка нагрузки котлоагрегата должна производиться изменением производительности всех работающих горелок, а при снижении нагрузки ниже 70% от номинальной, для форсунок с паромеханическим распылением следует подавать пар с давлением 0,7-2 кгс/см² для улучшения качества распыления.

Заключение

Эффективная топка для мазута — это результат правильного выбора типа горелки, точной настройки режимных параметров и регулярного технического обслуживания. Понимание физико-химических процессов горения и факторов, влияющих на полноту сгорания, позволяет инженерно-техническому персоналу достигать максимальной тепловой эффективности оборудования, снижать эксплуатационные затраты и продлевать срок службы котлоагрегатов. При выборе нового оборудования или модернизации существующего важно учитывать совместимость топочных устройств с конкретными моделями котлов и условиями работы котельной, что отражено в технической документации на водогрейные мазутные котлы.
