Назначение и базовые принципы конструкции топок
Ключевым элементом любого твердотопливного котла является топка — устройство, в котором происходит сжигание топлива с выделением тепловой энергии. Правильный выбор и понимание конструкции топки напрямую влияют на эффективность, надежность и экономичность работы котельной установки. В данном техническом обзоре мы детально разберем классификацию, устройство и принципы работы основных типов топочных устройств, от простейших ручных до высокомеханизированных систем с цепными и ленточными решетками. Более подробно с ассортиментом и техническими характеристиками готовых решений вы можете ознакомиться на странице промышленных топок для котлов.
Топка представляет собой камеру сгорания, где химическая энергия твердого топлива преобразуется в тепловую. Эффективность этого процесса определяется конструкцией топочного устройства, которое должно обеспечивать:
- Равномерную подачу воздуха (первичного и вторичного) в зону горения для полного сжигания топлива;
- Оптимальное распределение топлива по площади колосниковой решетки;
- Удаление шлака и золы без нарушения режима горения;
- Стабильную температуру в топочной камере.
Фундаментальным элементом любой слоевой топки является колосниковая решетка. Она выполняет сразу несколько функций: служит опорой для слоя топлива, обеспечивает подвод воздуха снизу вверх через слой и является местом для выпадения и удаления шлака. В зависимости от способа загрузки, перемещения топлива и удаления отходов, все топочные устройства делятся на три основных класса.
Классификация топок по степени механизации
В промышленной и коммунальной теплоэнергетике сложилась четкая классификация топочных устройств, основанная на степени автоматизации процесса горения. Выбор конкретного типа зависит от мощности котла, вида топлива, требуемого режима работы и экономических факторов.
Ручные топки
Данный тип является базовым и характеризуется минимальной механизацией процессов. Все основные операции — заброска топлива на решетку, его периодическое перемешивание (шуровка) и удаление шлака — выполняются вручную оператором. Это определяет их применение, как правило, в маломощных отопительных установках и печах, где автоматизация экономически нецелесообразна.
- С неподвижной колосниковой решеткой (провального типа). Конструкция предполагает решетку из отдельных колосников, закрепленных неподвижно. По мере прогорания шлак проваливается сквозь зазоры между колосниками в зольный ящик. Требует частой ручной очистки и не обеспечивает перемещения топлива по решетке.
- С поворотными колосниками. В этой конструкции часть колосников может поворачиваться вокруг своей оси. Это позволяет механизировать (частично) процесс шуровки и удаления крупных кусков шлака, облегчая ручной труд, но не автоматизируя его полностью.
- Шахтные топки. Отличаются вертикальной или наклонной шахтой для топлива, которая подается самотеком. Это позволяет иметь некоторый запас топлива, но процесс горения остается ручным.
Полумеханические топки
Этот класс представляет собой переходный этап между ручными и полностью механизированными системами. Главная особенность — топливо под действием собственного веса постепенно перемещается по наклонной колосниковой решетке, последовательно проходя стадии подсушки, воспламенения, активного горения и дожигания. Это обеспечивает более равномерный и длительный процесс горения по сравнению с ручными топками, но требует периодической ручной загрузки топлива в бункер.
Примером являются топки с пневмомеханическими забрасывателями, которые автоматизируют подачу топлива на решетку, но само перемещение и удаление шлака может осуществляться с помощью поворотных колосников (системы ПМЗ-РПК, ЗП-РПК).
Механические топки (автоматизированные)
Наиболее совершенный и производительный тип топок, применяемый в современной промышленности. Процессы подачи топлива, его перемещения по решетке и удаления золошлаковых отходов полностью механизированы и управляются автоматикой. Это позволяет достигать высокой эффективности сжигания, стабильности теплового режима и минимизировать участие человека. Основные подтипы:
- С цепной решеткой (ТЛПХ — топка с ленточным полотном прямого хода). Наиболее распространенный тип. Колосниковое полотно выполнено в виде бесконечной цепи (ленты), которая приводится в движение электроприводом. Топливо подается на решетку с одного конца и вместе с ней медленно движется к другому концу, проходя все стадии горения. Это обеспечивает непрерывный процесс и высокую производительность.

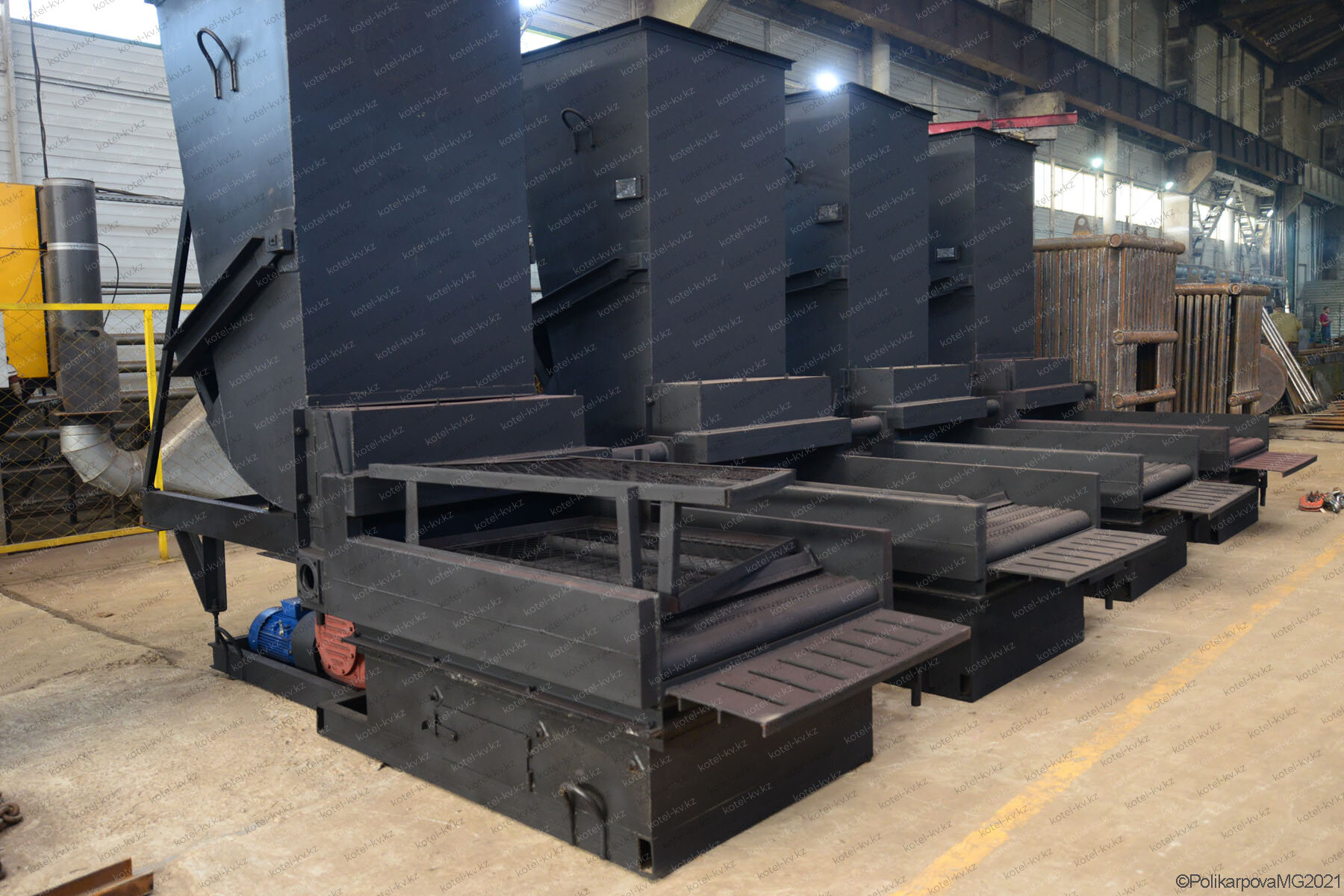

- С неподвижным колосниковым полотном и шурующей планкой (ТШПМ). В этой конструкции решетка остается неподвижной, а перемещение и рыхление слоя топлива осуществляется специальной возвратно-поступательной планкой. Подходит для сжигания влажного и спекающегося топлива.
- Топки обратного хода (ТЛЗМ, ТЧЗМ). В этих системах топливо подается на решетку и движется в направлении, противоположном движению воздуха и дымовых газов. Это позволяет улучшить воспламенение и более полно выжечь летучие вещества, что актуально для низкосортных углей и биомассы.
Сравнительная характеристика топок: сводная таблица
| Параметр | Ручные топки | Полумеханические | Механические |
|---|---|---|---|
| Загрузка топлива | Ручная, периодическая | Пневмомеханическая / самотеком | Автоматическая, непрерывная |
| Перемещение по решетке | Не перемещается (шуруется вручную) | Самотеком (под действием веса) | Механическим приводом (цепь, планка) |
| Удаление шлака | Ручное | Частично механизированное (поворотные колосники) | Автоматическое |
| Производительность | Низкая | Средняя | Высокая |
| Эффективность | Низкая, зависящая от оператора | Средняя | Высокая, стабильная |
| Область применения | Малые печи, отопление частных домов | Небольшие котельные | Промышленные котельные, ТЭЦ |
| Стоимость и обслуживание | Низкая стоимость, частые трудозатраты | Средняя стоимость, умеренное обслуживание | Высокая стоимость, низкие эксплуатационные расходы |
Технические нюансы и особенности эксплуатации
При выборе конкретной конструкции топки для котельной необходимо учитывать не только её тип, но и ряд технических параметров, которые напрямую влияют на надежность и безопасность работы оборудования.
Тепловое напряжение колосниковой решетки
Это ключевой расчетный параметр, показывающий количество тепла, которое выделяется на единице площади решетки в единицу времени. Для различных типов топок и видов топлива существуют рекомендуемые диапазоны этого показателя, превышение которых ведет к перегреву колосников, их деформации и быстрому выходу из строя.
Водоохлаждаемые решетки
В некоторых конструкциях (например, топки ОУР) колосниковая решетка является водоохлаждаемой, то есть является частью водяного контура котла. Это позволяет эффективно отводить тепло от зоны горения, защищая металл решетки от перегрева и одновременно увеличивая теплосъем, что повышает общий КПД установки. Такие решения применяются при сжигании топлива с высокой температурой горения.
Системы воздухоподачи
Эффективность сжигания напрямую зависит от правильной организации дутья. В механических топках с цепной решеткой часто применяют зонное регулирование подачи воздуха. Под различные стадии горения (подсушка, воспламенение, горение, дожигание) воздух подается отдельно с индивидуальной регулировкой расхода. Это позволяет минимизировать химический и механический недожег топлива.
Влияние вида топлива
Конструкция топки жестко привязана к виду сжигаемого топлива. Например, для бурых углей и торфа, которые имеют высокий выход летучих веществ и склонны к спеканию, часто применяют шахтные или топки с шурующей планкой. Для антрацитов и тощих углей, которые дают мало летучих, но требуют высокой температуры для воспламенения, лучше подходят топки с цепной решеткой обратного хода.
Современные тенденции и модернизация
На сегодняшний день на смену классическим механическим топкам приходят более совершенные системы с автоматическим контролем процесса горения на основе программируемых логических контроллеров (ПЛК). Они позволяют в реальном времени корректировать подачу топлива и воздуха в зависимости от нагрузки, влажности топлива и других факторов, обеспечивая максимальную эффективность и минимальные выбросы.
Однако традиционные топки с цепной решеткой и ленточным полотном остаются «рабочей лошадкой» промышленной энергетики благодаря своей надежности, высокой ремонтопригодности и способности работать на широком спектре твердых топлив. Их модернизация часто включает установку частотных преобразователей для управления скоростью движения полотна и мощностью дутьевых вентиляторов, а также внедрение систем автоматической очистки решетки и шлакоудаления.
Заключение и рекомендации
Понимание конструктивных особенностей и принципов работы различных типов топок является основой для правильного проектирования котельных установок и выбора оптимального решения. От этого зависит не только эффективность сжигания топлива, но и надежность, долговечность и безопасность всего оборудования. Для подбора промышленного топочного устройства под конкретные задачи и технические условия, рекомендуется обращаться к специалистам. Ознакомиться с актуальным модельным рядом, техническими характеристиками и условиями поставки вы можете на специализированном ресурсе, посвященном топкам для котлов.
