Технология монтажа дымовых труб для котельных с водогрейными котлами

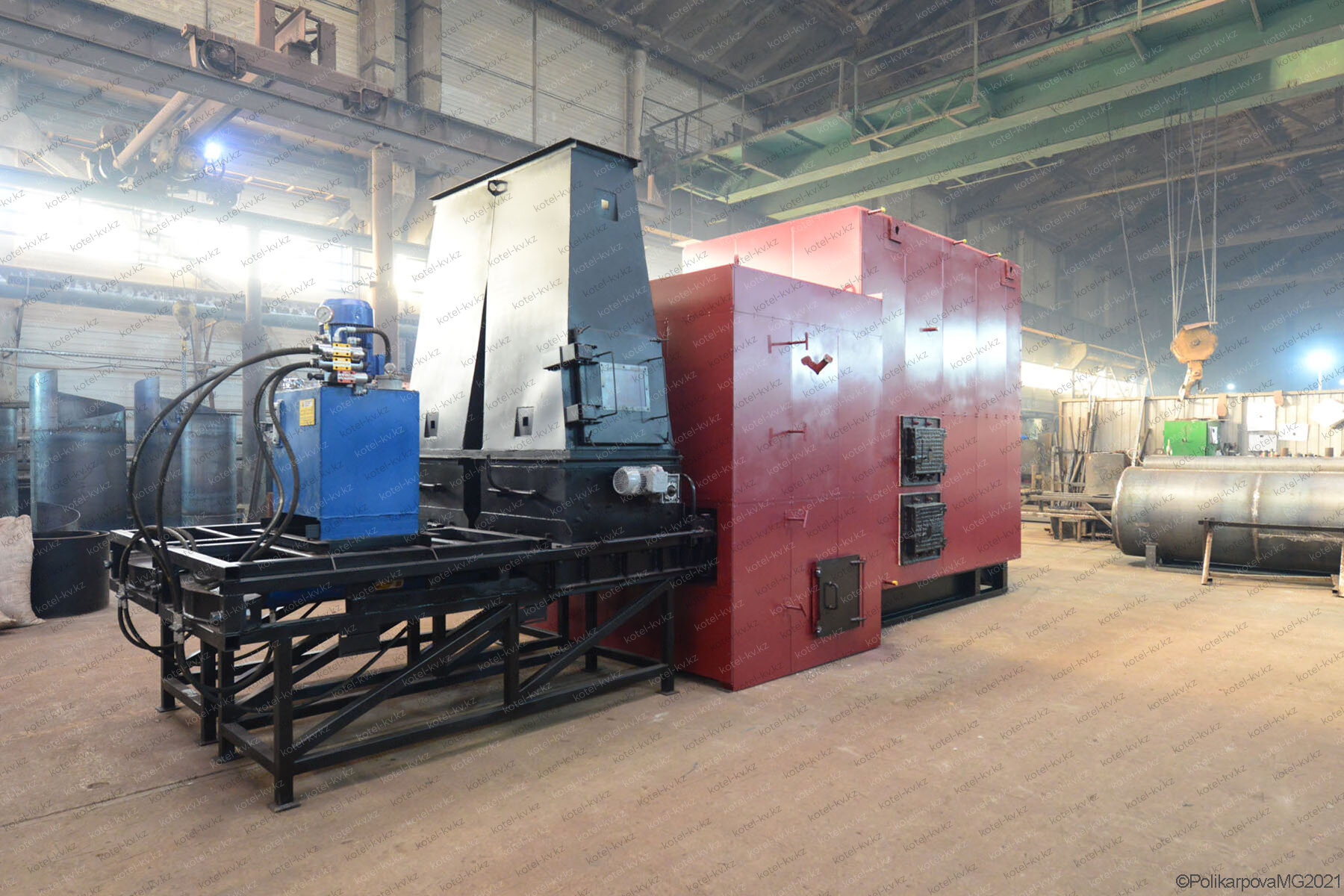

Для эффективной работы любой котельной, особенно оснащенной водогрейными котлами, критически важно обеспечить надежный отвод дымовых газов. Одним из наиболее технологичных и безопасных методов является монтаж дымовых труб в собранном виде. Данный подход широко применяется при установке тяжелых металлических дымоходов значительной высоты, которые часто используются в паре с современными водогрейными котлами мощностью от 0,15 до 4 МВт.
В отличие от поэлементной сборки на высоте, метод подъема уже собранной на земле трубы позволяет минимизировать риски для персонала, сократить сроки строительно-монтажных работ и обеспечить высокое качество сварных швов и изоляции. Это особенно актуально при обустройстве котельных с твердотопливными или газовыми водогрейными котлами, где дымовые трубы подвергаются интенсивному тепловому и химическому воздействию.
Организация работ при подъеме дымовой трубы
Предварительная сборка конструкции на земле
Процесс начинается с горизонтальной сборки отдельных обечаек (царг) на специально подготовленной площадке. Расположение собранной трубы строго регламентируется: её ось должна совпадать с плоскостью подъема и проходить через центр монтажного проема в фундаменте. Критическим требованием является размещение точки строповки – она должна находиться выше центра тяжести конструкции. Для этого примерно одна треть длины трубы располагается по одну сторону от грузоподъемного механизма, а две трети – по другую.
Расчет центра тяжести и выбор такелажной оснастки
На практике это означает, что застропка выполняется на 1,5-2 метра выше центра масс. Такое расположение обеспечивает устойчивое вертикальное положение трубы во время подъема. Грузовой крюк полиспаста в свободном состоянии должен находиться строго над точкой застропки, чтобы избежать перекосов и неравномерной нагрузки на такелажное оборудование. Для монтажа труб, обслуживающих водогрейные котлы большой мощности (от 1 МВт), часто используются два и более полиспаста.
Использование вспомогательных лебедок и тележек
Для облегчения перемещения основания трубы по монтажному полу применяются специальные тележки (например, деревянные сани на катках или роликовые опоры). Важную роль играют две вспомогательные лебедки:
- Лебедка (α) – используется для облегчения работы основных грузоподъемных механизмов и обеспечения плавного перемещения тележки, предотвращая рывки.
- Лебедка (б) – выполняет тормозную функцию. Она особенно необходима в начале подъема, чтобы избежать резкого надвига трубы на фундамент, и в финальной стадии, когда основание лишь слегка касается пола и может качнуться в сторону.
Поэтапная схема подъема дымовой трубы
Начальный этап: отрыв от земли и подъем
После строповки и проверки всех узлов крепления начинается плавный подъем. Основные полиспасты поднимают верхнюю часть трубы, в то время как лебедка (α) помогает перемещать тележку к основанию фундамента. Лебедка (б) страхует движение, удерживая трубу от самопроизвольного скольжения.
Промежуточный этап: вертикализация
По мере подъема угол наклона трубы увеличивается. Важно синхронизировать работу всех лебедок, чтобы избежать изгибающих нагрузок на сварные швы. В этот момент нагрузка на грузоподъемные приспособления максимальна, поэтому требуется постоянный контроль за положением центра тяжести.
Финишный этап: посадка на основание
На заключительном этапе основание трубы точно наводится на опорный стакан или фланец фундамента. Здесь критически важна работа тормозной лебедки (б), которая позволяет произвести мягкую посадку без ударов. После центровки и фиксации трубы на фундаменте производится её выверка по вертикали и окончательная обварка опорных узлов.
Сравнительная таблица методов монтажа дымовых труб
| Критерий | Монтаж в собранном виде | Поэлементный монтаж (на высоте) |
|---|---|---|
| Высота трубы | До 60 метров (ограничено грузоподъемностью крана) | Практически не ограничена |
| Качество сварных швов | Высокое (сварка в удобном положении) | Зависит от квалификации сварщика и погоды |
| Сроки монтажа | Минимальные (параллельная подготовка фундамента) | Длительные (последовательная сборка) |
| Безопасность | Высокая (основные работы на земле) | Повышенные риски для высотников |
| Требования к крановому оборудованию | Высокая грузоподъемность (до 50-100 т) | Меньшая грузоподъемность, но большая высота подъема |
| Тип котельной | Рекомендуется для мощных водогрейных котлов (от 0,7 МВт) | Для любых котлов, включая маломощные |
Технические требования и контроль качества
Проверка сварных соединений
При монтаже в собранном виде все стыки обечаек, как правило, выполняются в заводских или стационарных условиях с применением автоматической сварки. Это гарантирует однородность шва и его высокую прочность, что критически важно для дымоходов, работающих с высокотемпературными газами (до 200-250°C) от водогрейных котлов.
Тепловая изоляция и футеровка
Многие современные дымовые трубы требуют устройства внутренней футеровки или наружной теплоизоляции. Сборка на земле позволяет качественно выполнить эти работы, не применяя сложные леса и люльки. Особенно это актуально для конденсационных режимов работы, когда требуется защита от кислотообразования.
Связь с выбором водогрейного котла
Технология монтажа дымовой трубы напрямую зависит от параметров устанавливаемого водогрейного котла. Для котлов мощностью до 1,5 МВт часто достаточно труб диаметром 400-600 мм, которые можно монтировать укрупненными блоками. Для агрегатов от 2 МВт и выше требуются дымоходы сечением от 800 мм, и их сборка на земле становится практически единственным экономически обоснованным решением. При выборе котла следует учитывать, что расчет естественной тяги (самотяги) зависит от высоты трубы, а метод ее монтажа может влиять на итоговую стоимость проекта.
Заключение
Монтаж дымовых труб в собранном виде является высокотехнологичным и безопасным методом, который рекомендуется использовать при строительстве и реконструкции котельных с водогрейными котлами средней и большой мощности. Он обеспечивает сокращение сроков работ, высокое качество изготовления и надежность эксплуатации дымохода на протяжении всего срока службы. Компании, специализирующиеся на производстве и монтаже котельного оборудования, предлагают полный комплекс услуг по расчету, изготовлению и подъему дымовых труб с учетом всех технических требований и особенностей объекта.
