Конструкция и применение в котлах КВм топок с поворотными колосниками РПК

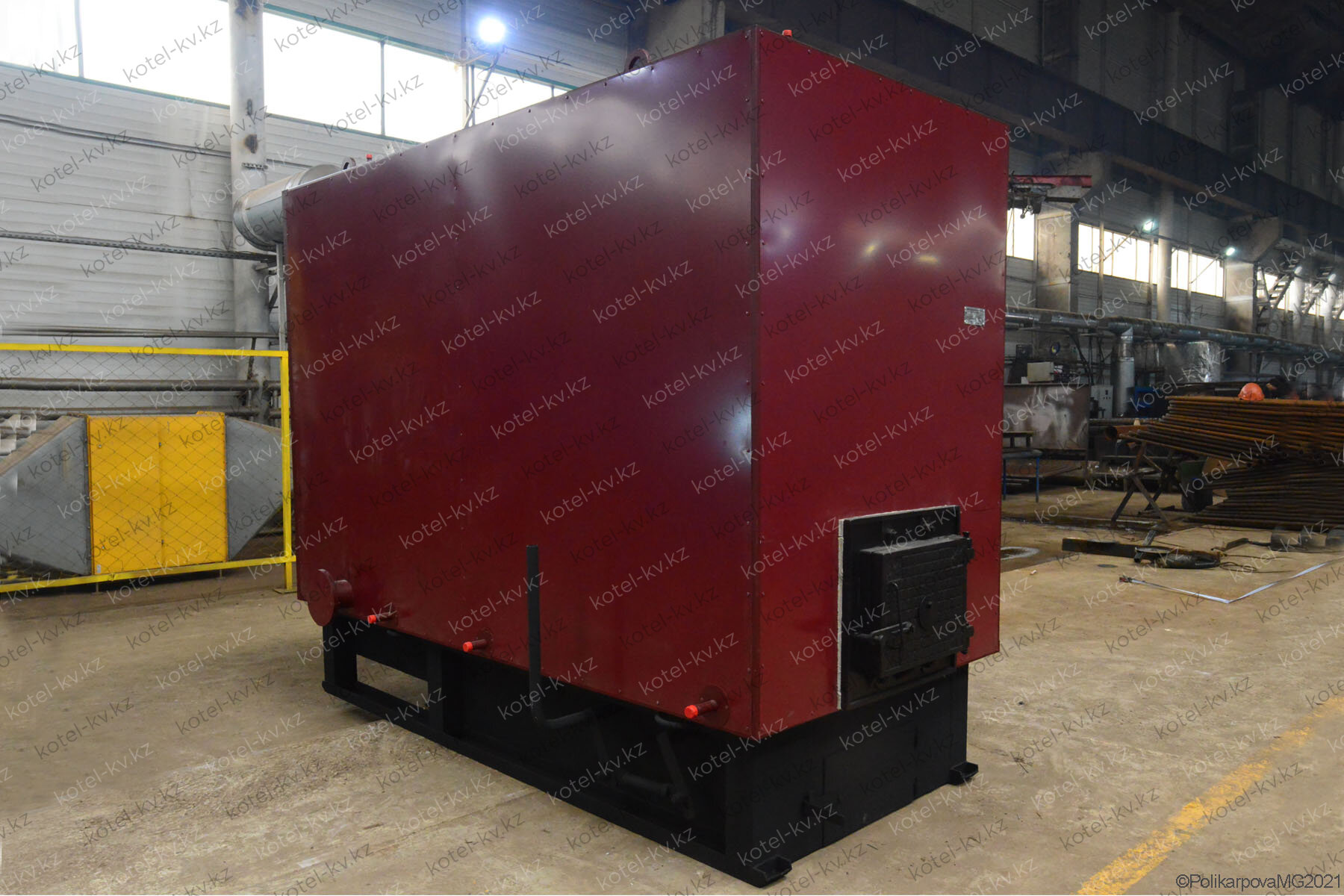

Ключевым элементом эффективной и надежной работы твердотопливного котла является топочное устройство. Для промышленных водогрейных котлов серии КВм, работающих на каменном и буром угле, оптимальным решением часто становится топка с поворотными колосниками (РПК). Данная конструкция представляет собой частично механизированную систему сжигания, которая значительно упрощает обслуживание и повышает общую эффективность теплогенерирующего оборудования. Более подробно ознакомиться с модельным рядом котлов, оснащенных такими топками, включая их технические характеристики и стоимость, вы можете на специализированной странице: котлы с топкой РПК.
Конструктивные особенности и принцип работы топки РПК
Топка с поворотными колосниками разработана для сжигания твердого топлива в слое. Ее главное отличие от статичных решеток заключается в наличии подвижных колосниковых секций. Это позволяет механизировать одну из самых трудоемких операций в котельной — удаление шлака и прогоревшего топлива, предотвращая спекание и шлакование колосниковой решетки.
Основные элементы конструкции топки РПК
Конструкция топки с поворотными колосниками включает в себя несколько ключевых узлов, обеспечивающих ее функциональность и надежность:
- Неподвижная рама и колосниковая решетка: Основание топки, на котором монтируются секции поворотных колосников. Решетка разделена по ширине на две независимые секции, а каждая секция по длине — на две группы. Такое разделение позволяет управлять процессом сброса шлака поэтапно, не нарушая общего горения.
- Поворотные колосники: Набираются из отдельных чугунных элементов, закрепленных на общем валу. Каждая секция имеет собственный приводной механизм. Это обеспечивает надежную фиксацию в рабочем положении и контролируемый поворот на заданный угол для сброса шлака.
- Система приводов: Поворот колосников осуществляется вручную с помощью рычажного механизма, выведенного на фронтальную часть топки. Управление воздушными заслонками также происходит с фронта, что позволяет обслуживающему персоналу контролировать процесс сжигания без доступа к горячим зонам.
- Чугунный фронт и загрузочная дверка: Обеспечивает герметичность топочного пространства и служит для ручной загрузки топлива. Конструкция дверки позволяет минимизировать подсосы холодного воздуха во время загрузки, что важно для поддержания стабильного температурного режима.
- Шлаковый бункер и канал золошлакоудаления: Расположен непосредственно под колосниковой решеткой. При опрокидывании колосников шлак и зола самотеком падают в бункер, откуда затем удаляются через канал в систему шлакозолоудаления котельной.
Принцип работы и процесс обслуживания
Работа топки РПК циклическая. Топливо (уголь) загружается на решетку через загрузочную дверку вручную. При этом слой топлива распределяется равномерно по всей площади колосников. Первичный воздух для горения подается под решетку, проходя через слой топлива. Вторичный воздух может подаваться в надслоевое пространство для дожигания летучих компонентов.
По мере прогорания топлива и образования шлака, слой на колосниках уплотняется, что ухудшает аэродинамику и снижает КПД. В этот момент производится очистка: с помощью рычага оператор приводит в движение группу поворотных колосников. Они наклоняются, и спекшийся шлак сбрасывается в бункер. После возврата колосников в исходное положение цикл повторяется.
Эффективность сжигания в таких топках зависит от правильного соотношения подаваемого воздуха и стадии горения. В периоды после загрузки свежего топлива выделяется большое количество летучих, требующих повышенного расхода воздуха. По мере выгорания коксового остатка, потребность в воздухе снижается. Поэтому ручное управление воздушными заслонками является критически важным навыком для достижения оптимального КПД.
Параметры воздуха в топке с ручным обслуживанием
| Параметр | Описание |
|---|---|
| 1. Общее количество воздуха, необходимое для горения | Теоретически рассчитанный расход воздуха для полного сжигания топлива. |
| 2. Воздух, поддающийся использованию | Реально вовлекаемый в процесс сжигания объем воздуха, зависящий от состояния слоя. |
| 3. Воздух для горения кокса | Расход воздуха, необходимый для сжигания твердого углеродного остатка. |
| 4. Воздух для горения летучих | Расход воздуха, требуемый для сжигания газообразных продуктов, выделяющихся при нагреве топлива. |
| 5. Нехватка воздуха | Дефицит воздуха, возникающий в пиковые периоды горения, ведущий к недожогу. |
| 6. Избыток воздуха | Переизбыток воздуха, ведущий к охлаждению топки и увеличению потерь тепла с уходящими газами. |
| 7. Общее количество воздуха, поступающего в топку | Суммарный объем воздуха, подаваемый в топку за цикл. |
| 8. Период загрузки | Интервал времени, связанный с процессом загрузки свежего топлива. |
| 9. Период горения | Временной отрезок, в течение которого происходит активное выгорание топлива. |
Преимущества использования топки РПК в котлах КВм
Применение поворотных колосников в конструкции водогрейных котлов КВм дает ряд существенных эксплуатационных и экономических преимуществ, что делает данное решение востребованным в промышленной и коммунальной энергетике.
Снижение трудоемкости обслуживания
Главное преимущество — частичная механизация процесса удаления шлака. В статичных топках очистка решетки требует тяжелого физического труда, использования кочерг и часто сопряжена с риском для обслуживающего персонала. В топках РПК эта операция сводится к повороту рычага. Полная очистка от шлака производится 1-2 раза в смену, что значительно сокращает время простоя и нагрузку на оператора.
Стабильность горения и КПД
Своевременное удаление шлака предотвращает спекание слоя топлива. Это обеспечивает равномерный доступ воздуха к зоне горения, стабилизирует температурный режим и снижает потери от химического и механического недожога. Как следствие, поддерживается высокий коэффициент полезного действия котла.
Увеличение межсервисного интервала
Регулярное опрокидывание колосников предотвращает их перегрев и деформацию, снижает абразивный износ. Чугунные элементы решетки служат дольше, а необходимость в капитальном ремонте топки возникает реже по сравнению с неподвижными аналогами.
Возможность работы с различными типами угля
Топки РПК хорошо адаптированы для сжигания как каменных, так и бурых углей с различной зольностью и температурой спекания. Механизированное удаление шлака нивелирует недостатки топлива с низкой температурой плавления золы, так как шлак удаляется до того, как образует прочные спекшиеся массы.
Модельный ряд котлов КВм с топкой РПК
Котельный завод предлагает широкий спектр водогрейных котлов КВм, оснащенных топками с поворотными колосниками. Данное оборудование предназначено для использования в системах отопления и горячего водоснабжения различных объектов. Ниже представлена таблица основных моделей с их ключевыми параметрами.
Технические характеристики котлов КВм с РПК
| Модель котла | Тепловая мощность, МВт | Отапливаемая площадь, м² | Цена, тг |
|---|---|---|---|
| КВм 0.35 | 0.35 | до 3 900 | 3 973 100 |
| КВм 0.5 | 0.5 | до 5 500 | 4 358 550 |
| КВм 0.63 | 0.63 | до 6 900 | 4 672 840 |
| КВм 0.8 | 0.8 | до 8 900 | 5 277 700 |
| КВм 1.0 | 1.0 | до 11 000 | 5 918 140 |
| КВм 1.16 | 1.16 | до 12 800 | 6 552 650 |
Конструктивные решения котлов КВм с РПК
Водогрейные котлы КВм с топкой РПК производятся по двухблочной схеме: котельный блок и топочный блок. Такое решение упрощает транспортировку и монтаж оборудования на объекте. Рассмотрим ключевые особенности конструкции.
Газоплотная конструкция топки
Топочное пространство выполнено газоплотным. Герметичность достигается за счет вварки стальной полосы между трубами экранов. Это решение критически важно для работы котла с механическими топками, так как исключает присосы холодного воздуха, снижающие температуру в топке и увеличивающие потери тепла с уходящими газами. Наружная теплоизоляция из плит ПТЭ и стальная обшивка дополнительно минимизируют тепловые потери.
Конвективная часть и теплосъем
Конвективный пакет котла состоит из горизонтальных гладких труб, расположенных в шахматном порядке. Такое размещение обеспечивает интенсивное омывание труб дымовыми газами, увеличивая теплопередачу. Благодаря большой площади поверхностей нагрева и эффективному охлаждению газов до температуры 200-180 °С на выходе, достигается высокий КПД котла. Многочисленные перегородки в коллекторах направляют поток теплоносителя, исключая застойные зоны и локальный перегрев металла, а также снижают риск отложения накипи.
Система золошлакоудаления
В зависимости от проекта котельной, поворотные колосники могут быть ориентированы для сброса шлака как в переднюю, так и в заднюю часть топки. Это позволяет гибко встраивать котел в существующие системы механизированного золошлакоудаления. Данные котлы оптимальны для полумеханизированных котельных, где ручная загрузка топлива сочетается с механизированным удалением отходов сгорания.
Эксплуатационные параметры и рекомендации
Котлы КВм с топкой РПК рассчитаны на работу в стандартном температурном режиме. Максимальная температура нагрева воды на выходе из котла составляет 115 °С, рабочее давление в системе — 0,3-0,6 МПа (3-6 атм). Данные параметры соответствуют требованиям большинства систем теплоснабжения.
Для стабильной и эффективной работы оборудования необходимо соблюдать несколько ключевых условий:
- Качество топлива: Использование каменного и бурого угля с расчетной зольностью и влажностью. Допускается работа на рядовом угле с соблюдением правил эксплуатации.
- Регулярная очистка: Своевременное опрокидывание колосников в соответствии с регламентом (1-2 раза в смену) для удаления шлака и поддержания аэродинамического режима.
- Настройка воздушного режима: Корректная регулировка воздушных заслонок в зависимости от стадии горения (период загрузки или период активного горения).
- Контроль качества воды: Несмотря на конструктивные решения, препятствующие образованию накипи, рекомендуется проводить мероприятия по водоподготовке для продления срока службы котла.
Для получения консультации по подбору котла, расчета стоимости доставки и вспомогательного оборудования, вы можете связаться со специалистами завода по указанным на сайте контактам.
